Ленточнопильный станок ARG 330 S.A.F.
Ленточнопильный станок ARG 330 S.A.F. это полуавтоматический горизонтальный станок с гидроподъёмом пильной рамы, предназначенный для распила различных материалов.
Технические характеристики
90° | +45° | +60° | |
330 | 250 | 165 | |
320 | 230 | 150 | |
400 x 200 | 250 x 170 | 150 x 150 |
Главный двигатель | 400 В / 50 Гц / 3 кВт |
Мотор помпы СОЖ | 400 В / 50 Гц / 0.12 кВт |
Мотор гидростанции | 400 В / 50 Гц / 0.55 кВт |
Скорость пилы | 15-90 м/мин |
Высота стола тисков | 940 мм |
Объем бака гидросистемы | 25 л (ISO 6743/4 – HM) |
Объем бака СОЖ | 35 л |
Габаритные размеры (мин.) | 1750 х 1350 х 2200 мм |
Габаритные размеры (макс.) | 2150 х 2050 х 2600 мм |
Вес станка | 665 кг |
Описание
Ленточнопильный станок ARG 330 S.A.F. это полуавтоматический горизонтальный станок с гидроподъёмом пильной рамы, предназначенный для распила различных материалов. Обновленный дизайн станка и современная концепция пильной рамы с увеличенным диаметром шкивов снижают нагрузку на ленточное полотно при изгибе. Максимальный диаметр заготовок увеличен и теперь составляет 260 мм, вместо 250 мм. Ленточнопильный станок отличается универсальностью, он с успехом применяется как в серийном производстве на металлообрабатывающих предприятиях, так и в ремонтных цехах и мастерских.
Особенности полуавтоматического ленточнопильного станка ARG 330 S.A.F.:
- проверенные комплектующие и надежная конструкция узлов гарантируют длительный срок службы станка;
- благодаря большому прочному основанию, массивной пильной литой раме и несущим элементам, изготовленным из серого чугуна, обеспечивается максимальная жесткость и стабильность резки, а также устойчивость станка к вибрации;
- станок снабжен мощным гидроагрегатом, с помощью которого обеспечивается стабильная работа при разных режимах распиливания;
- литье корпуса рамы имеет полые карманы по всей длине;

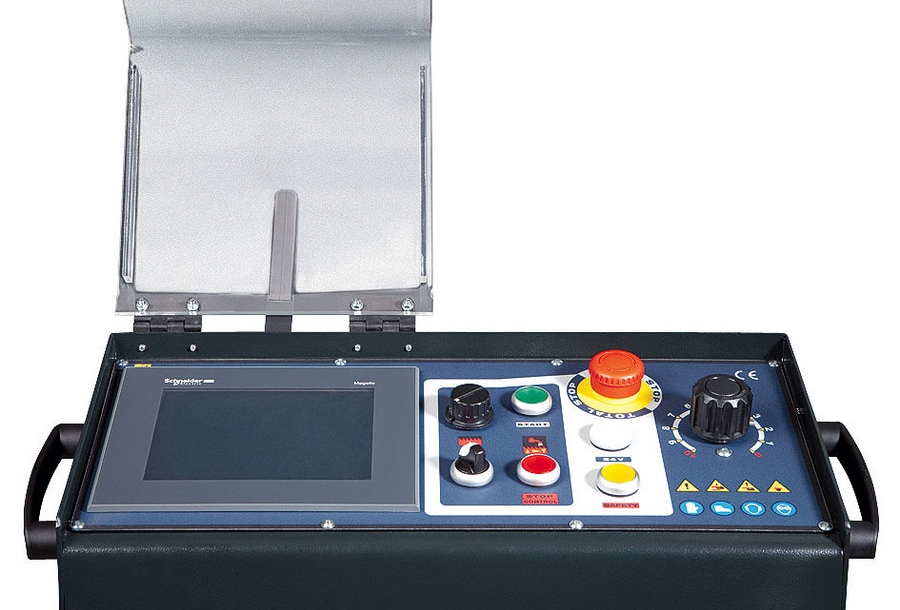

- управление осуществляется с эргономичной панели, расположенной на тумбе станка;
- нажатие одной кнопки запускает полный цикл пиления: зажим материала, включения пилы, включение подачи СОЖ, распил, выключение пилы, выключение подачи СОЖ, подъем рамы в исходное положение, разжим тисков;

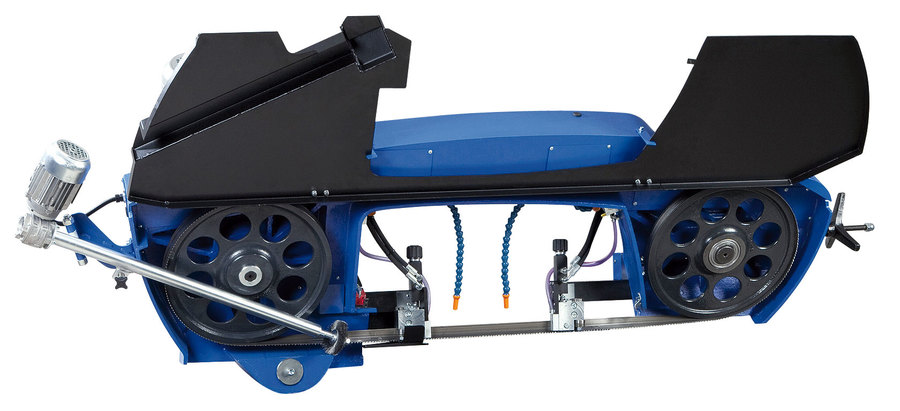

- благодаря современному дизайну пильной рамы на станке стало возможным осуществление распила больших заготовок как под углом, так и перпендикулярно, а также заметно упростился процесс замены ленточного полотна и очистки рамы изнутри;
- заводская регулировка преднатяга подшипников обеспечивает точность и жесткость работы;
- наличие частотного преобразователя вращения пилы с возможностью плавного регулирования скорости резания (от 15 до 95 м/мин);
- поворотная рама размещена в подшипниковых опорах с радиально упорными роликовыми подшипниками;
- по угловой шкале осуществляется плавная регулировка угла поворота пильной рамы;
- надежное и простое крепление заготовки осуществляется с помощью массивных быстрозажимных тисков;
- усилие прижима тисков регулируется в зависимости от вида зажимаемой заготовки с помощью гидростанции;
- червячный мотор-редуктор работает без шума и не нуждается в обслуживании;
- высокая точность пиления;
- переключение в ручной режим, с возможностью управления всеми функциями станка с пульта управления;
- ленточнопильное полотно имеет размер 34х1,1 мм и позволяет обрабатывать разные виды материалов с большим сечением, в том числе инструментальные и нержавеющие стали;
- для замены ленточной пилы требуется открыть защитный кожух рамы и закрепить его в приподнятом состоянии;
- угол реза плавно регулируется в интервале от 90 до 30 градусов;
- твердосплавные трехсторонние направляющие пилы и шкивы большого диаметра обеспечивают точность распила и повышают стойкость инструмента в несколько раз;
- упор длиной 500 мм со шкалой для выставления заготовок. Исключается заклинивание пилы в материале за счет "свисания" отрезаемой части заготовки;
- внутри тумбы станка размещены бак и помпа смазочно-охлаждающей жидкости (СОЖ). Насос подачи СОЖ отличается высокой производительностью, на обоих направляющих возможно независимое регулирование потока;
- электропроводка и СОЖ скрыты в полостях пильной рамы, что защищает их от повреждения;
- наличие системы контроля натяжения полотна - при разрыве автоматически происходит отключение станка.
Дополнительные опции полуавтоматического ленточнопильного станка ARG 330 S.A.F.:
- упор для заготовок размером до 200 мм;
- прижим HVP гидравлический для дополнительной надежной фиксации пакета заготовок;
- частотный преобразователь, позволяющий регулировать скорость вращения пилы (от 15 до 90 м в минуту);
- галогенная лампа для освещения зоны резки;
- смазка масляным туманом режущей кромки пилы;

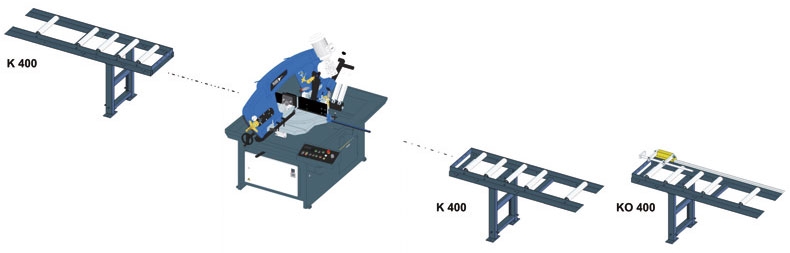

- раздающий лоток, являющийся продолжением стола станка. При обработке крупной серии позволяет скатываться отрезанным заготовкам в контейнер;
- регулятор усилия резания AG - регулирует усилие подачи пилы в процессе распиливания в зависимости от того, как материал обрабатывается;
- индикатор натяжения ленточной пилы;
- пистолет высокого давления для очистки пространства станка;
- лазерный указатель для проецирования линии реза на заготовку;
- конвейер для удаления стружки со станка в процессе резки;
- контейнер для сбора стружки с переворотным механизмом и колесиками;
- щетка стальная KDM с приводом от ведущего колеса для удаления стружки с ленточнопильного полотна;
- щетка стальная с независимым приводом для удаления стружки с пилы в процессе обработки.
