Ленточнопильный станок ARG 520 DC S.A.F.

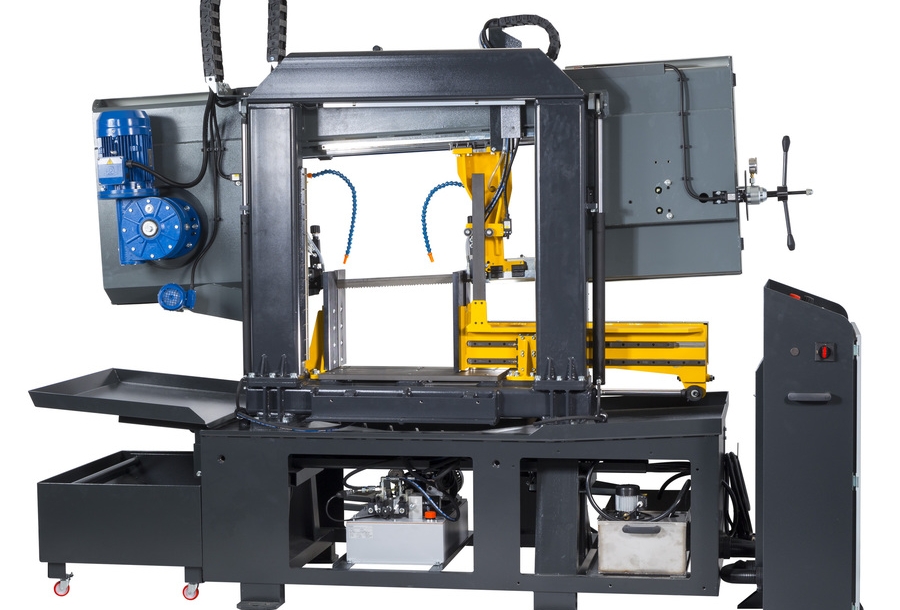

Ленточнопильный станок ARG 520 DC S.A.F. это мощный полуавтоматический двухколонный станок с гидроподъёмом пильной рамы, предназначенный для промышленной серийной резки различных материалов.
Технические характеристики
90° | |
520 | |
500 | |
700 x 480 |
Главный двигатель | 400 В / 50 Гц / 4 кВт |
Мотор помпы СОЖ | 400 В / 50 Гц / 0.12 кВт |
Мотор гидростанции | 400 В / 50 Гц / 0.55 кВт |
Скорость пилы | 15 – 90 м/мин |
Высота стола тисков | 920 мм |
Объем бака гидросистемы | 25 л (ISO 6743/4 – HM) |
Объем бака СОЖ | 30 л |
Габаритные размеры (мин.) | 2330 х 1020 х 2980 мм |
Габаритные размеры (макс.) | 2600 х 1350 х 3610 мм |
Вес станка | 1720 кг |
Описание

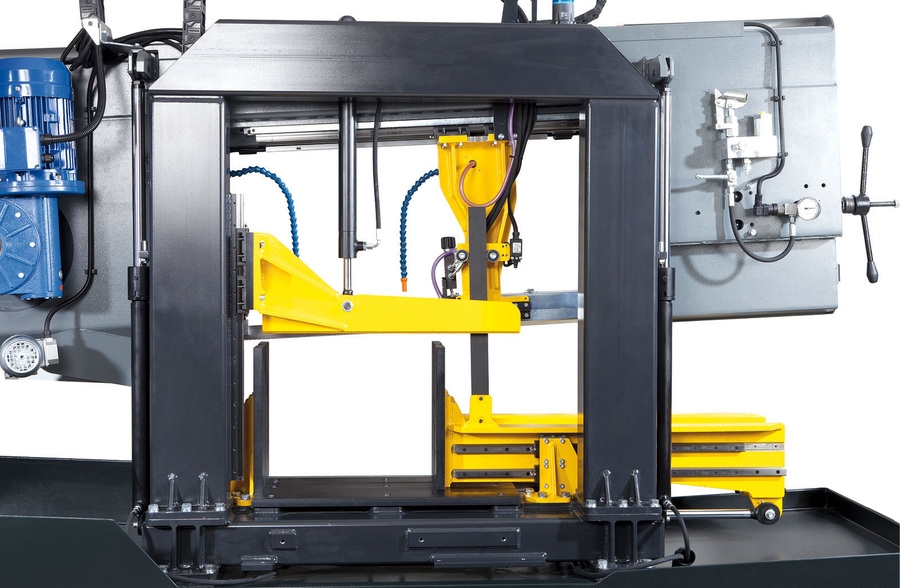

Ленточнопильный станок ARG 520 DC S.A.F. это мощный полуавтоматический двухколонный станок с гидроподъёмом пильной рамы, предназначенный для промышленной серийной резки различных материалов. Станок имеет обновленнный дизайн и усовершенствованную конструкцию литья рамы. Пильная рама, установленная на двухколонном каркасе и перемещающаяся по линейным направляющим обеспечивает высокую точность пиления и жесткость всей конструкции станка.
Особенности полуавтоматического ленточнопильного станка ARG 520 DC S.A.F.:
- жесткий каркас и крупногабаритная база станка обеспечивают стабильность работы при любых нагрузках;
- возможность переключения в ручной режим для управления всеми функциями станка по отдельности;
- проверенные комплектующие и надежная конструкция узлов гарантируют длительный срок службы станка;
- благодаря большому прочному основанию, массивной пильной литой раме и несущим элементам, изготовленным из серого чугуна, обеспечивается максимальная жесткость и стабильность резки, а также устойчивость станка к вибрации;
- станок снабжен мощным гидроагрегатом, с помощью которого обеспечивается стабильная работа при разных режимах распиливания;

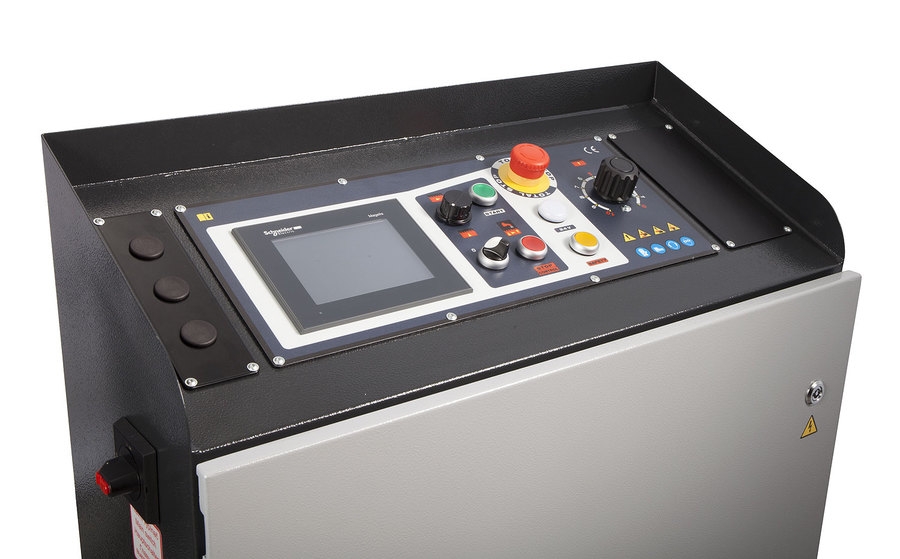

- управление станком осуществляется с помощью сенсорного дисплея с интуитивно понятным интерфейсом. На дисплее можно задать высоту подъема рамы, посмотреть количество резов, скорость и подачу в мм/мин, возможные ошибки;
- электрические и гидравлические элементы управления, расположенные на поворотном пульте, упрощают использование станка;
- на станке осуществляется распил заготовок под прямым углом;

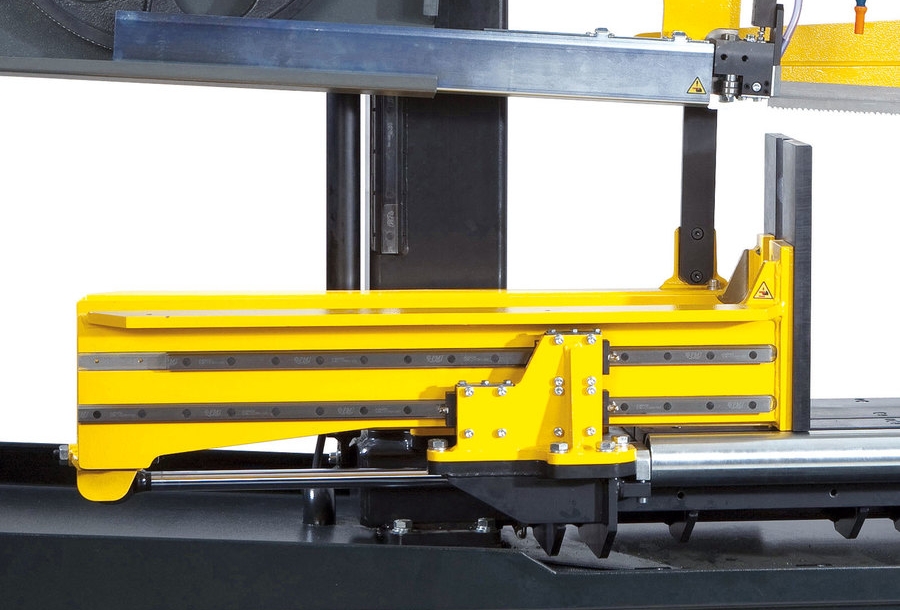

- для зажима заготовки с обеих сторон от реза используются длинноходные тиски;
- наличие частотного преобразователя вращения пилы с возможностью плавного регулирования скорости резания (от 15 до 90 м/мин);
- червячный мотор-редуктор работает без шума и не нуждается в обслуживании;
- нажатие одной кнопки запускает полный цикл пиления: зажим материала, включения пилы, включение подачи СОЖ, распил, выключение пилы, выключение подачи СОЖ, подъем рамы в исходное положение, разжим тисков;
- высокая точность пиления;
- переключение в ручной режим, с возможностью управления всеми функциями станка с пульта управления;
- ленточнопильное полотно имеет размер 34х1,1 мм и позволяет обрабатывать разные виды материалов с большим сечением, в том числе инструментальные и нержавеющие стали;
- твердосплавные трехсторонние направляющие пилы и шкивы большого диаметра обеспечивают точность распила и повышают стойкость инструмента в несколько раз;
- внутри тумбы станка размещены бак и помпа смазочно-охлаждающей жидкости (СОЖ). Насос подачи СОЖ отличается высокой производительностью, на обоих направляющих возможно независимое регулирование потока;
- в стандартную комплектацию входит конвейер для сбора стружки;
- на станке установлена мощная светодиодная лампа для подсветки зоны обработки;
- наличие системы контроля натяжения полотна - при разрыве автоматически происходит отключение станка.
Дополнительные опции полуавтоматического ленточнопильного станка ARG 520 DC S.A.F.:
- прижим гидравлический для дополнительной надежной фиксации пакета заготовок;
- частотный преобразователь, позволяющий регулировать скорость вращения пилы (от 15 до 90 м в минуту);
- светодиодная лампа для освещения зоны резки;
- смазка масляным туманом режущей кромки пилы;
- раздающий лоток, являющийся продолжением стола станка. При обработке крупной серии позволяет скатываться отрезанным заготовкам в контейнер;
- регулятор усилия резания AG - регулирует усилие подачи пилы в процессе распиливания в зависимости от того, как материал обрабатывается;
- фиксирующая пластина для закрепления заготовки;
- гидравлическое натяжение ленты с индикацией давления HD;
- гидравлический вертикальный прижим, используемый при пакетной резке заготовок;
- электропривод BG увеличенной мощности для резки твердых металлов (5,5 кВт);

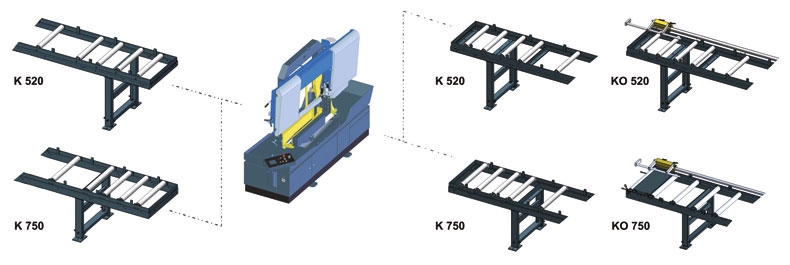

- дополнительный ролик для легкой подачи длинных заготовок;
- индикатор натяжения ленточной пилы;
- фонарь сигнальный М2 для дистанционного контроля рабочего режима станка;
- пистолет высокого давления для очистки пространства станка;
- лазерный указатель для проецирования линии реза на заготовку;
- конвейер для удаления стружки со станка в процессе резки;
- контейнер для сбора стружки с переворотным механизмом и колесиками;
- магнитный сепаратор с контейнером из нержавеющей стали для сбора стружки;
- щетка стальная с независимым приводом для удаления стружки с пилы в процессе обработки.
