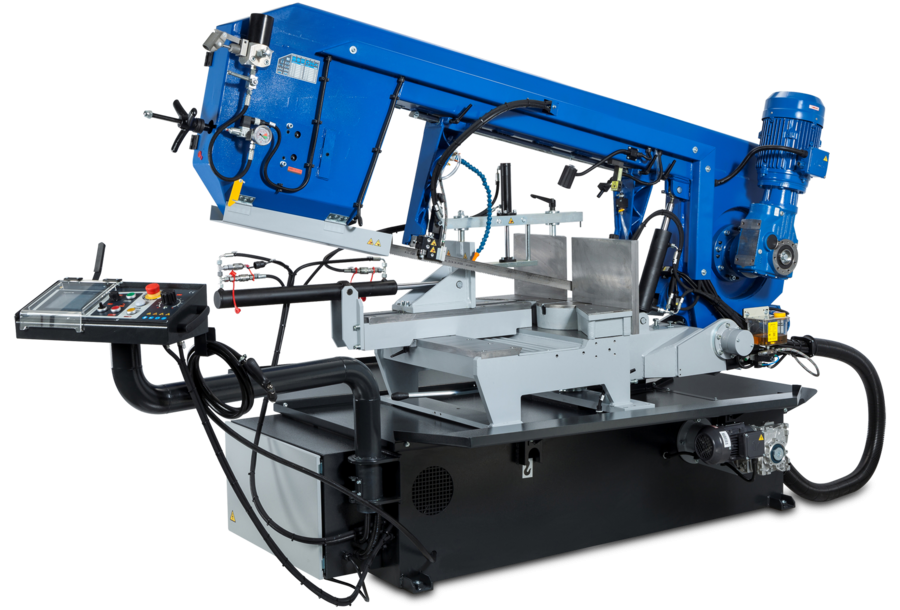

Ленточнопильный станок ARG 500 plus S.A.F.
Ленточнопильный станок ARG 500 plus S.A.F. это мощный полуавтоматический горизонтальный станок с гидроподъёмом пильной рамы, предназначенный для промышленной резки различных материалов со сплошным сечением. Отличается пильной рамой уникально большого размера.
Технические характеристики
90° | -45° | +45° | +/-60° | |
500 | 500 | 500 | 350 | |
450 | 440 | 440 | 310 | |
620 x 450 | 440 x 450 | 430 x 450 | 310 x 400 |
Главный двигатель | 400 В / 50 Гц / 4 кВт |
Мотор помпы СОЖ | 400 В / 50 Гц / 0.12 кВт |
Мотор гидростанции | 400 В / 50 Гц / 0.55 кВт |
Скорость пилы | 15-90 м/мин |
Высота стола тисков | 870 мм |
Объем бака гидросистемы | 26 л (ISO 6743/4 – HM) |
Объем бака СОЖ | 35 л |
Габаритные размеры (мин.) | 1750 х 1850 х 3050 мм |
Габаритные размеры (макс.) | 2800 х 2200 х 3400 мм |
Вес станка | 1530 кг |
Описание
Ленточнопильный станок ARG 500 plus S.A.F. это мощный полуавтоматический горизонтальный станок с гидроподъёмом пильной рамы, предназначенный для промышленной резки различных материалов со сплошным сечением. Отличается пильной рамой уникально большого размера. Ленточнопильный станок отличается универсальностью, он с успехом применяется как в серийном производстве на металлообрабатывающих предприятиях, так и в ремонтных цехах и мастерских.
Особенности полуавтоматического ленточнопильного станка ARG 500 plus S.A.F.:
- проверенные комплектующие и надежная конструкция узлов гарантируют длительный срок службы станка;
- благодаря большому прочному основанию, массивной пильной литой раме и несущим элементам, изготовленным из серого чугуна, обеспечивается максимальная жесткость и стабильность резки, а также устойчивость станка к вибрации;
- станок снабжен мощным гидроагрегатом, с помощью которого обеспечивается стабильная работа при разных режимах распиливания;
- заводская регулировка преднатяга подшипников обеспечивает точность и жесткость работы;
- электрические и гидравлические элементы управления расположенные на поворотном пульте упрощают использование станка;
- благодаря массивной пильной раме и несущим элементам, изготовленным из серого чугуна, обеспечивается максимальная жесткость станка и его устойчивость к вибрации;
- массивные узлы крепления рамы и механизма поворота, габаритная тумба, а также большая загрузочная зона стола обеспечивают точную и стабильную работу станка при обработке даже самых больших заготовок;

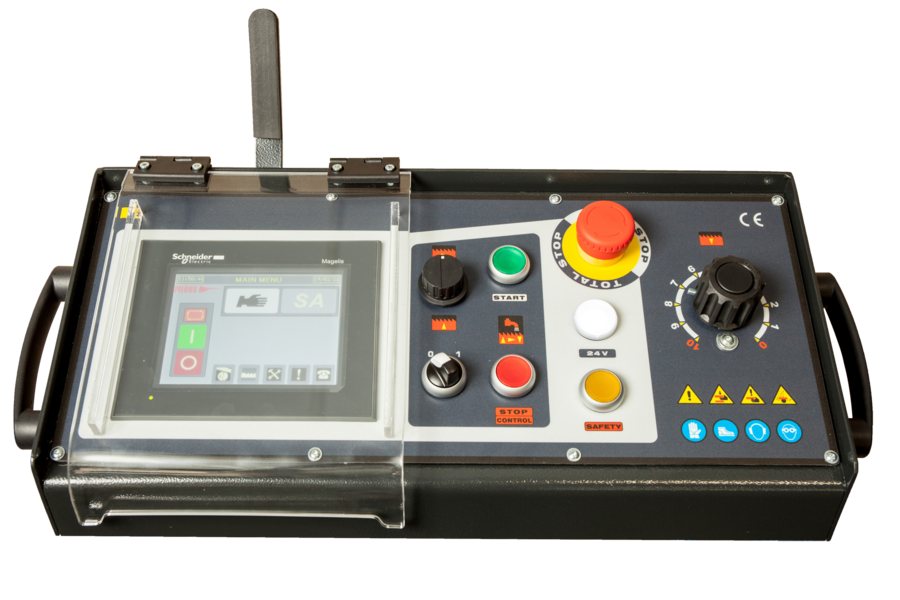

- управление осуществляется с эргономичной панели, расположенной на тумбе станка;
- нажатие одной кнопки запускает полный цикл пиления: зажим материала, включения пилы, включение подачи СОЖ, распил, выключение пилы, выключение подачи СОЖ, подъем рамы в исходное положение, разжим тисков;
- благодаря современному дизайну пильной рамы на станке стало возможным осуществление распила больших заготовок под углом, а также заметно упростился процесс замены ленточного полотна и очистки рамы изнутри;
- наличие частотного преобразователя вращения пилы с возможностью плавного регулирования скорости резания (от 15 до 90 м/мин);
- поворотная рама размещена в подшипниковых опорах с радиально-упорными роликовыми подшипниками;

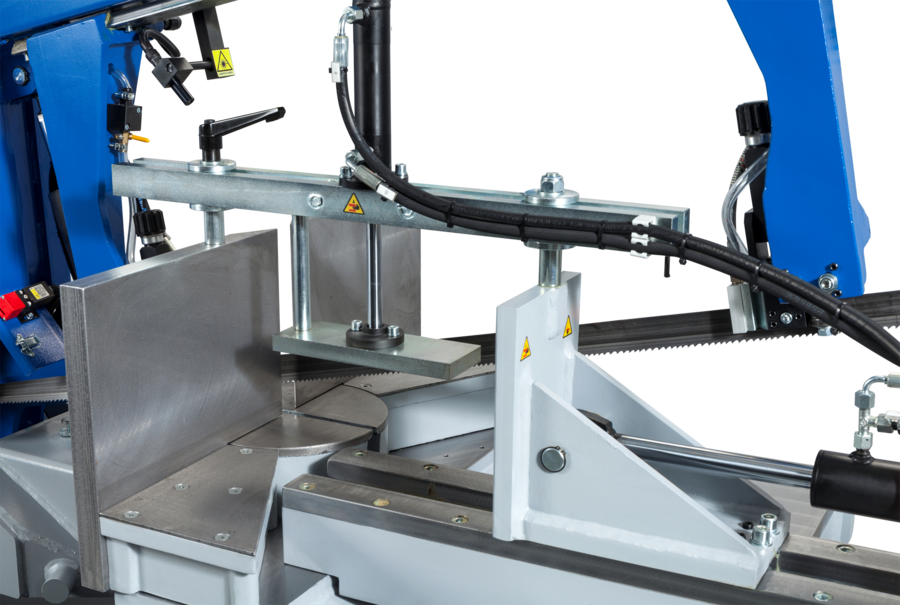

- надежное и простое крепление заготовки осуществляется с помощью массивных быстрозажимных тисков;
- усилие прижима тисков регулируется с помощью гидростанции;
- в стандартной комплектации станок снабжен съемным контейнером для стружки, возможна дополнительная установка конвейера для сбора стружки (опция);
- пильная рама поворачивается вместе с пильным основанием, благодаря чему исключается пропил рабочей поверхности стола;
- червячный мотор-редуктор работает без шума и не нуждается в обслуживании;
- высокая точность пиления;

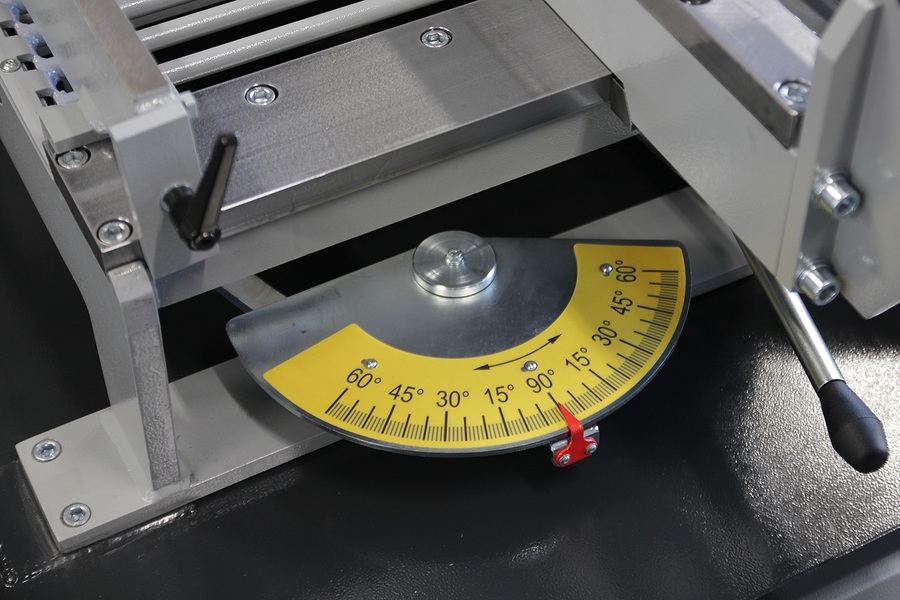

- механизм быстрого зажима и плавная регулировка угла реза по шкале;
- переключение в ручной режим, с возможностью управления всеми функциями станка по отдельности;
- ленточнопильное полотно имеет размер 41х1,3 мм и позволяет обрабатывать разные виды материалов с большим сечением, в том числе инструментальные и нержавеющие стали;
- для замены ленточной пилы и очистки от стружки требуется открыть защитный кожух рамы и закрепить его в приподнятом состоянии;
- максимальный угол поворота 60 градусов в обе стороны;
- станок оснащен мощной щеткой для снятия стружки с зубьев пилы;
- твердосплавные трехсторонние направляющие пилы и шкивы большого диаметра обеспечивают точность распила и повышают стойкость инструмента в несколько раз;
- внутри тумбы станка размещены бак и помпа смазочно-охлаждающей жидкости (СОЖ). Насос подачи СОЖ отличается высокой производительностью, на обоих направляющих возможно независимое регулирование потока;
- электропроводка и СОЖ скрыты в полостях пильной рамы, что защищает их от повреждения;
- наличие системы контроля натяжения полотна - при разрыве автоматически происходит отключение станка.

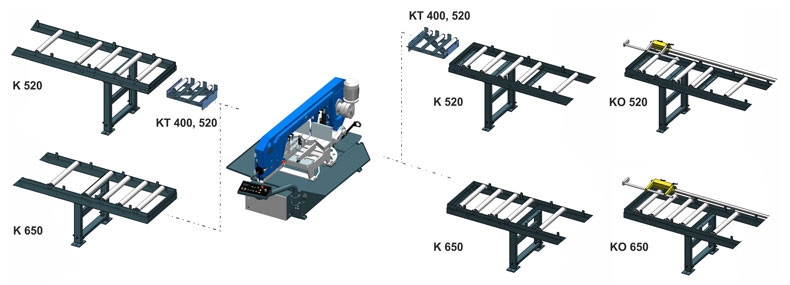

Дополнительные опции полуавтоматического ленточнопильного станка ARG 500 plus S.A.F.:
- упор DR 380,400,500 со шкалой для заготовок размером до 500 мм;
- прижим гидравлический для дополнительной надежной фиксации пакета заготовок;
- электропривод BG увеличенной мощности для резки твердых металлов (5,5 кВт);
- частотный преобразователь, позволяющий регулировать скорость вращения пилы (от 15 до 90 м в минуту);
- галогенная лампа для освещения зоны резки;
- смазка масляным туманом режущей кромки пилы;
- гидравлическое натяжение ленты с индикацией давления HD;
- регулятор усилия резания AG - регулирует усилие подачи пилы в процессе распиливания в зависимости от того, как материал обрабатывается;
- индикатор угла поворота LG 380,400,500 для точной и быстрой настройки нужного угла;
- индикатор натяжения ленточной пилы;
- пистолет высокого давления для очистки пространства станка;
- лазерный указатель для проецирования линии реза на заготовку;
- магнитный сепаратор с контейнером из нержавеющей стали для сбора стружки;
- устройство гидравлической остановки рамы;
- конвейер для удаления стружки со станка в процессе резки;
- контейнер для сбора стружки с переворотным механизмом и колесиками;
- щетка стальная с независимым приводом для удаления стружки с пилы в процессе обработки.
