Ленточнопильный станок ARG 330 plus H.F.
Ленточнопильный станок ARG 330 plus H.F. это полуавтоматический станок с гидроподъёмом пильной рамы и с механическим зажимом тисков, предназначенный для распила различных материалов.
Технические характеристики
90° | -45° | +45° | +60° | |
330 | 240 | 250 | 165 | |
320 | 200 | 230 | 150 | |
400 x 200 | 250 x 140 | 250 x 170 | 150 x 150 |
Главный двигатель | 400 В / 50 Гц / 3 кВт |
Мотор помпы СОЖ | 400 В / 50 Гц / 0.12 кВт |
Мотор гидростанции | 400 В / 50 Гц / 0.18 кВт |
Скорость пилы | 15-90 м/мин |
Высота стола тисков | 945 мм |
Объем бака гидросистемы | 6 л |
Объем бака СОЖ | 35 л |
Габаритные размеры (мин.) | 1750 х 1350 х 2200 мм |
Габаритные размеры (макс.) | 2150 х 2050 х 2600 мм |
Вес станка | 845 кг |
Описание
Ленточнопильный станок ARG 330 plus H.F. это полуавтоматический станок с гидроподъёмом пильной рамы и с механическим зажимом тисков, предназначенный для распила различных материалов. Обновленный дизайн станка и современная концепция пильной рамы с увеличенным диаметром шкивов снижают нагрузку на ленточное полотно при изгибе. Ленточнопильный станок отличается универсальностью, он с успехом применяется как в серийном производстве на металлообрабатывающих предприятиях, так и в ремонтных цехах и мастерских.
Особенности ленточнопильного станка ARG 330 plus H.F.:
- проверенные комплектующие и надежная конструкция узлов гарантируют длительный срок службы станка;
- литье корпуса рамы имеет полые карманы по всей длине;
- благодаря массивной пильной раме и несущим элементам, изготовленным из серого чугуна, обеспечивается максимальная жесткость станка и его устойчивость к вибрации;
- эргономичная тумба компатных размеров позволяет использовать станок на ограниченных площадках;
- управление осуществляется с панели, расположенной на тумбе;
- наличие системы контроля натяжения полотна - в случае разрыва производится автоматическое отключение станка;
- благодаря современному дизайну пильной рамы на станке стало возможным осуществление распила больших заготовок прямо или под углом;
- пильная рама расположена на поворотном столе в подшипниковых опорах. Жесткость и точность работы гарантирует точная заводская настройка преднатяга подшипников;
- подача выполняется под тяжестью собственного веса рамы;
- регулируемая величина раскрытия в зависимости от размеров заготовки;
- по завершению процесса распила привод пилы останавливается и поднимается в исходное положение в автоматическом режиме;
- плавная регулировка скорости резания от 15 до 90 м/мин выполняется с помощью частотного регулирования привода вращения пилы;
- станок снабжен гидросистемой, при помощи которой автоматически поднимается рама после окончания распила;
- поворотный стол и габаритная тумба обеспечивают стабильную резку при обработке любых материалов;
- поворот рамы возможен в диапазоне от -45 до 60 градусов;
- массивный поворотный стол исключает распил его поверхности;
- червячный мотор-редуктор работает без шума и не нуждается в обслуживании;
- максимальная точность пиления;
- ленточнопильное полотно имеет размер 34х1,1 мм и позволяет обрабатывать разные виды материалов, в том числе инструментальные и нержавеющие стали;
- специальная конструкция быстрозажимных тисков позволяет надежно закреплять заготовку, а также настраивать и фиксировать угол реза в диапазоне от 0 до 60⁰. Возможна быстрая установка угла на 45, 60 и 90 градусов;
- твердосплавные трехсторонние направляющие пилы и шкивы большого диаметра обеспечивают точность распила и повышают стойкость инструмента в несколько раз;
- обновленная конструкция приводных шкивов пилы, механизмов вращения пилы и натяжения повышают надежность и увеличивают срок службы станка;
- упрощенная замена ленточной пилы, необходимо лишь открыть защитный кожух рамы и закрепить его в таком положении;
- упор длиной 500 мм со шкалой для выставления заготовок. Исключается заклинивание пилы в материале за счет "свисания" отрезаемой части заготовки;
- внутри тумбы станка размещены бак и помпа смазочно-охлаждающей жидкости (СОЖ). Насос подачи СОЖ отличается высокой производительностью, на обоих направляющих возможно независимое регулирование потока;
- шланги подачи СОЖ и электрические кабели размещены внутри станка, благодаря чему исключается их повреждение.

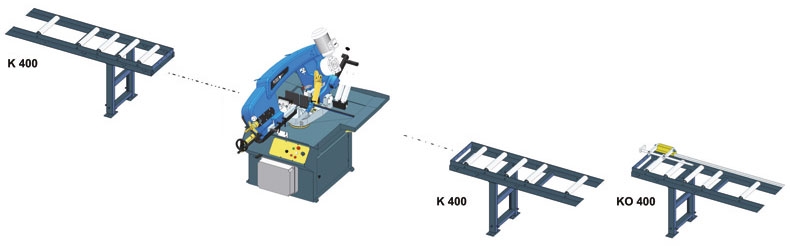

Дополнительные опции ленточнопильного станка ARG 330 plus H.F.:
- упор для заготовок размером до 200 мм;
- прижим ручной для дополнительной фиксации пакета заготовок;
- частотный преобразователь, позволяющий регулировать скорость вращения пилы (от 15 до 90 м в минуту);
- галогенная лампа для освещения зоны резки;
- смазка масляным туманом режущей кромки пилы;
- раздающий лоток, являющийся продолжением стола станка. При обработке крупной серии позволяет скатываться отрезанным заготовкам в контейнер;
- лазерный указатель для проецирования линии реза на заготовку;
- индикатор натяжения ленточной пилы;
- щетка стальная с независимым приводом для удаления стружки с пилы;
- щетка стальная, приводимая в движение ведомым шкивом для удаления стружки с ленточнопильного полотна.
