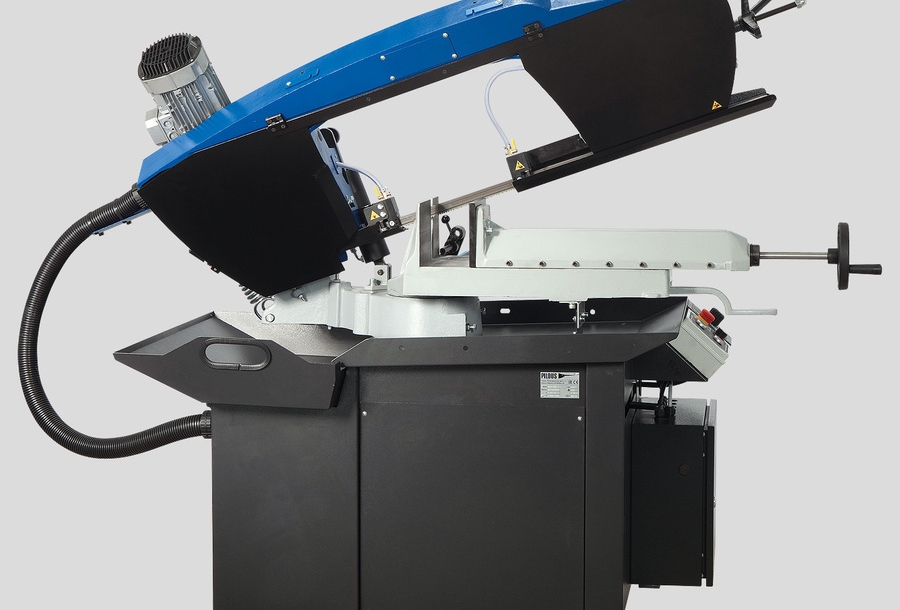

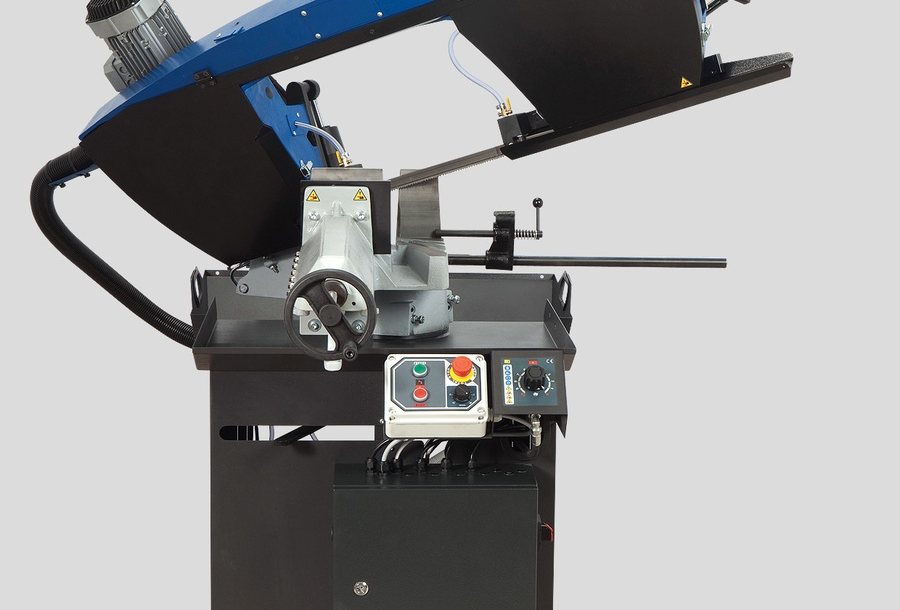

Ленточнопильный станок ARG 300 H.F.
Ленточнопильный станок ARG 300 H.F. это полуавтоматический станок с гидроподъёмом пильной рамы и с механическим зажимом тисков, предназначенный для распила различных материалов.
Технические характеристики
90° | +45° | +60° | |
300 | 240 | 155 | |
290 | 225 | 150 | |
375 x 190 | 240 x 160 | 150 x 150 |
Главный двигатель | 400 В / 50 Гц / 2,2 кВт |
Мотор помпы СОЖ | 400 В / 50 Гц / 0.05 кВт |
Мотор гидростанции | 400 В / 50 Гц / 0.18 кВт |
Скорость пилы | 15-90 м/мин |
Высота стола тисков | 910 мм |
Объем бака гидросистемы | 6 л |
Объем бака СОЖ | 15 л |
Габаритные размеры (мин.) | 1600 х 900 х 1750 мм |
Габаритные размеры (макс.) | 2150 х 1650 х 2000 мм |
Вес станка | 470 кг |
Описание
Ленточнопильный станок ARG 300 H.F. это полуавтоматический станок с гидроподъёмом пильной рамы и с механическим зажимом тисков, предназначенный для распила различных материалов. Ленточнопильный станок отличается универсальностью, он с успехом применяется как в серийном производстве на металлообрабатывающих предприятиях, так и в ремонтных цехах и мастерских.
Особенности полуавтоматического ленточнопильного станка ARG 300 H.F.:
- проверенные комплектующие и надежная конструкция узлов гарантируют длительный срок службы станка;
- станок снабжен гидросистемой, при помощи которой автоматически поднимается рама после окончания распила;
- благодаря массивной пильной раме и несущим элементам, изготовленным из серого чугуна, обеспечивается максимальная жесткость станка и его устойчивость к вибрации;

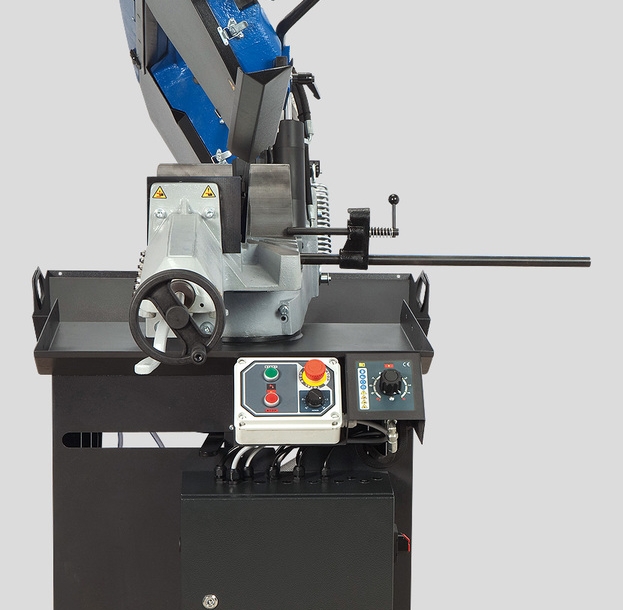

- управление осуществляется с эргономичной панели, расположенной на тумбе станка;

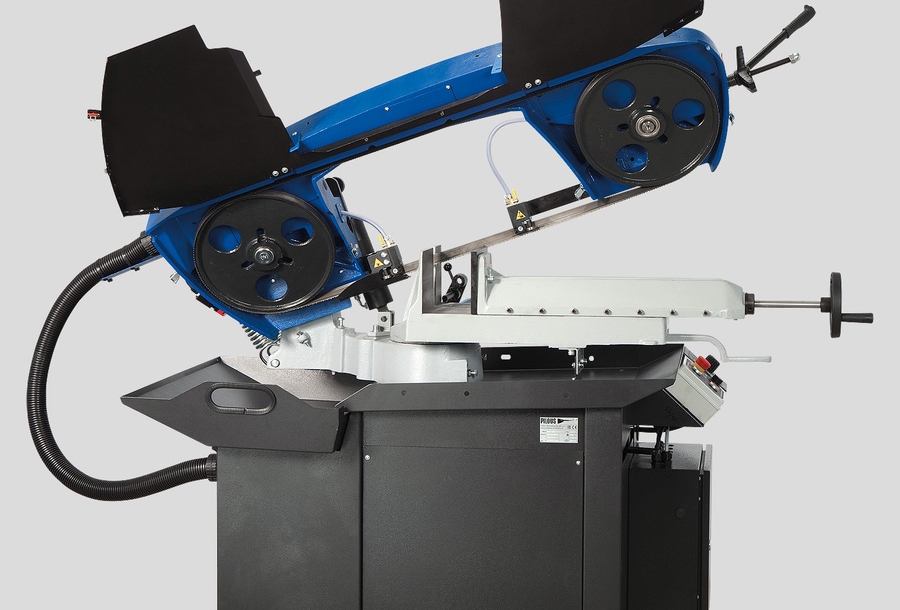

- благодаря современному дизайну пильной рамы на станке стало возможным осуществление распила больших заготовок, а также заметно упростился процесс замены ленточного полотна и очистки рамы изнутри;
- трехфазный двигатель с двумя скоростями (400 В) с возможностью выбора скорости пилы (15-90 м/мин);
- подача выполняется под тяжестью собственного веса рамы;
- регулируемая величина раскрытия в зависимости от размеров заготовки;
- по завершению процесса распила привод пилы останавливается и поднимается в исходное положение в автоматическом режиме;

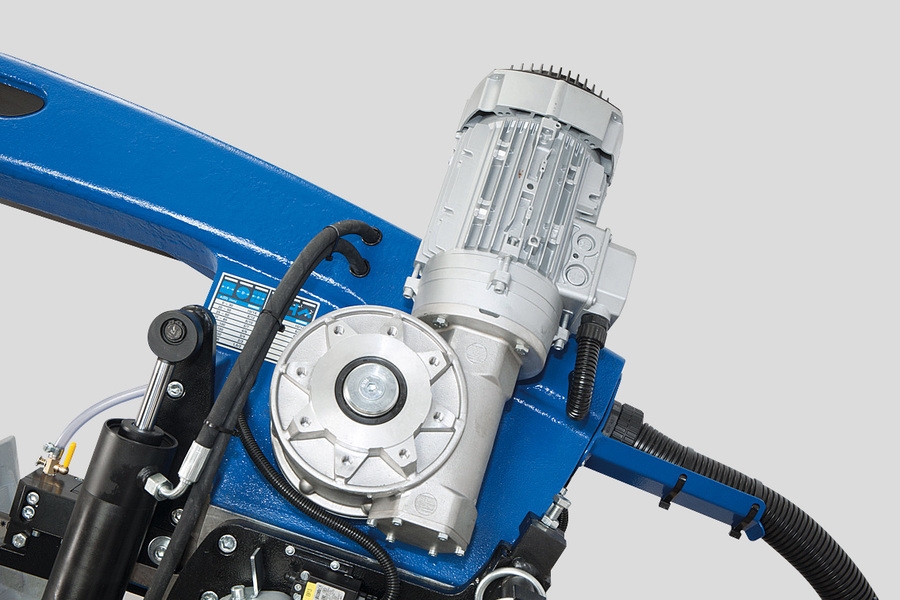

- червячный мотор-редуктор работает без шума и не нуждается в обслуживании;
- высокая точность пиления;
- ленточнопильное полотно имеет размер 27х0,9 мм и позволяет обрабатывать разные виды материалов, в том числе инструментальные и нержавеющие стали;

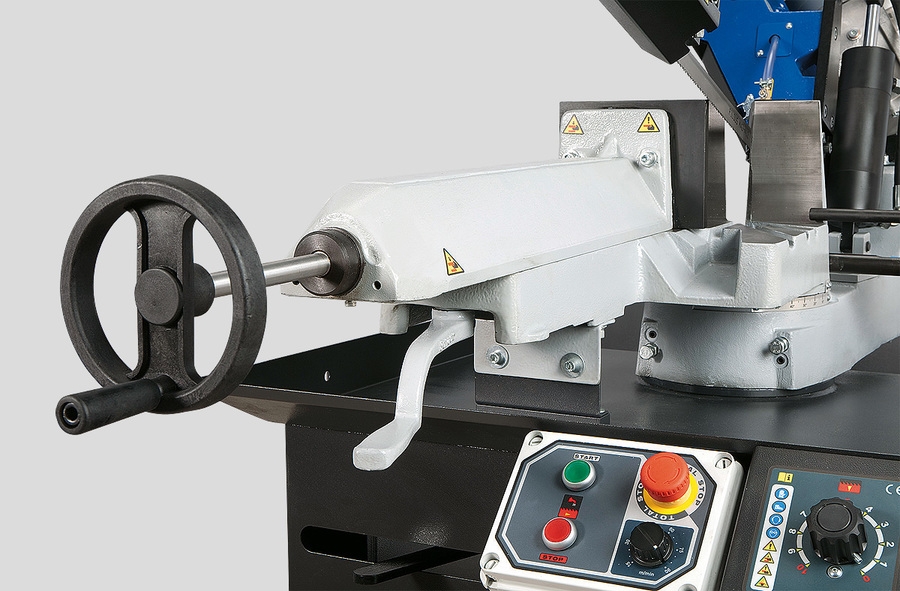

- специальная конструкция быстрозажимных тисков позволяет надежно закреплять заготовку, а также плавно регулировать угол реза в диапазоне от 0 до 60⁰;
- тумба станка снабжена съемным контейнером для стружки большого размера;

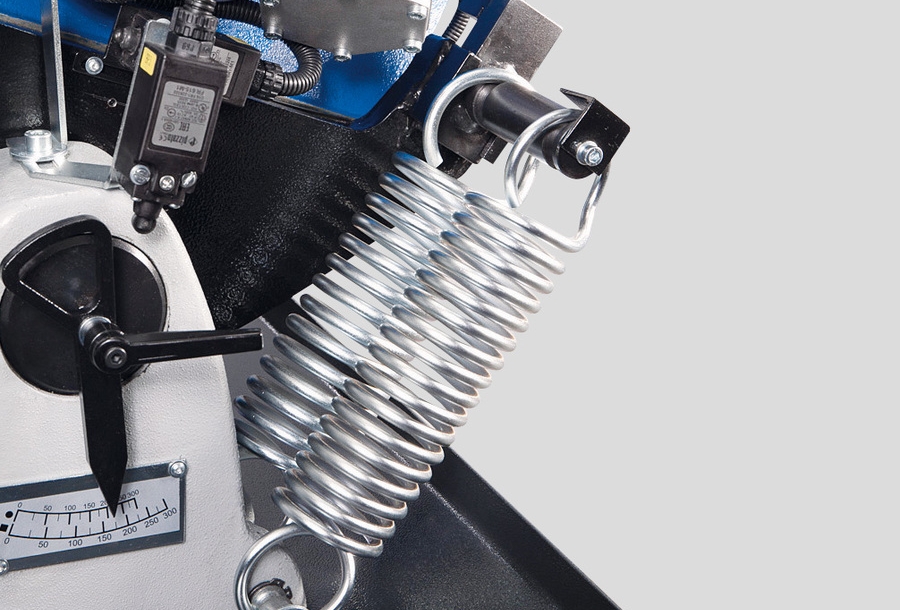

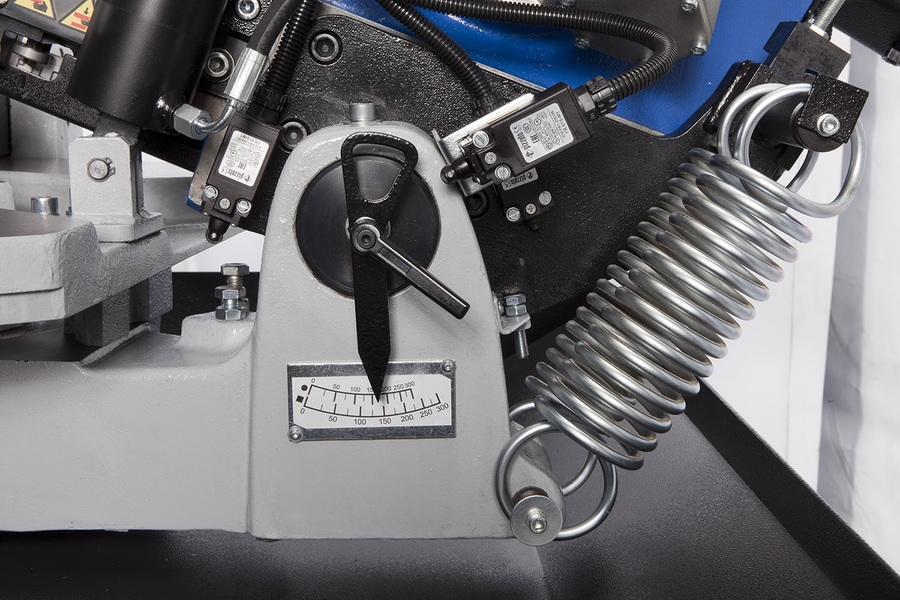

- с помощью угловой шкалы выполняется установка и фиксация угла поворота рамы;
- твердосплавные трехсторонние направляющие пилы и шкивы большого диаметра обеспечивают точность распила и повышают стойкость инструмента в несколько раз;

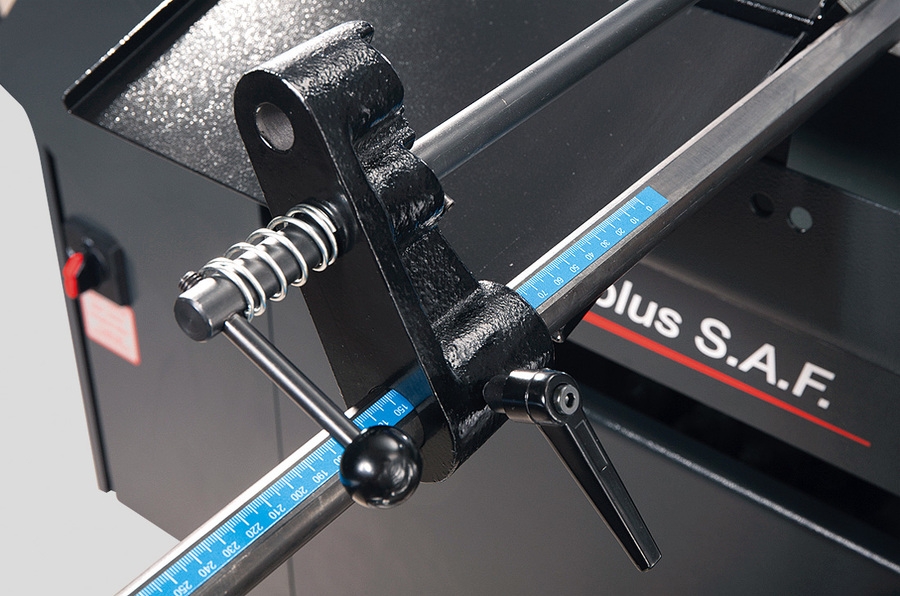

- упор длиной 500 мм со шкалой для выставления заготовок. Исключается заклинивание пилы в материале за счет "свисания" отрезаемой части заготовки;
- внутри тумбы станка размещены бак и помпа смазочно-охлаждающей жидкости (СОЖ). Насос подачи СОЖ отличается высокой производительностью, на обоих направляющих возможно независимое регулирование потока.
Дополнительные опции полуавтоматического ленточнопильного станка ARG 300 H.F.:
- упор для заготовок размером до 200 мм;
- прижим ручной для дополнительной надежной фиксации пакета заготовок;
- частотный преобразователь, позволяющий регулировать скорость вращения пилы (от 15 до 90 м в минуту);
- галогенная лампа для освещения зоны резки;
- смазка масляным туманом режущей кромки пилы;

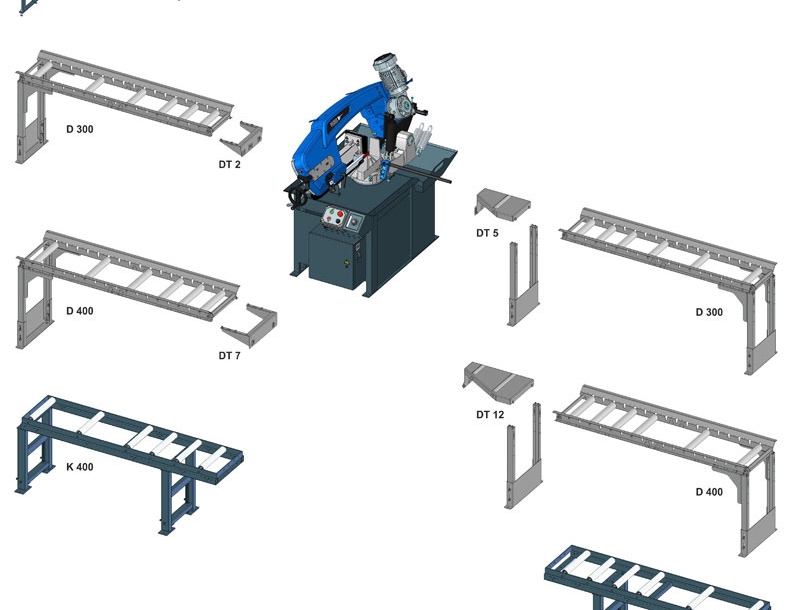

- раздающий лоток, являющийся продолжением стола станка. При обработке крупной серии позволяет скатываться отрезанным заготовкам в контейнер;
- индикатор натяжения ленточной пилы;
- лазерный указатель для проецирования линии реза на заготовку;
- щетка стальная KDM с приводом от ведущего колеса для удаления стружки с ленточнопильного полотна.
