Ленточнопильный станок KMT 600 WOS M2
Ленточнопильный станок KMT 600 WOS M2
Ленточнопильный станок KMT 600 WOS М2 это автоматический двухколонный станок производителя KarMetal (Турция) с гидравлической станцией, который предназначен для резки круглых, квадратных, прямоугольных заготовок, а также для пакетной резки металлических заготовок.
Технические характеристики
| Производитель | Kar Metal (Турция) |
| Вид | Двухколонный |
| Тип | Автоматический |
| Пильная рама | Неповоротная |
| Тиски | Неповоротные |
| Подъем пильной рамы | Гидравлический |
| Опускание пильной рамы | Гидравлический |
| Зажим заготовки | Гидравлические тиски |
| Подача заготовки в зону резания | Вручную/Автоматическая |
| Натяжение пильного полотна | Гидравлическое |
| Скорость ленты, м/мин | 25-100 |
| Регулировка скорости полотна | бесступенчатая (инвертор) |
| Мощность главного электродвигателя, кВт | 5,5 |
| Мощность двигателя гидростанции, кВт | 1,5 |
| Мощность двигателя помпы СОЖ, кВт | 0,20 |
| Мощность двигателя привода щетки полотна, кВт | 0,25 |
| Мощность привода подающих тисов, кВт | 0,75 |
| Мощность двигателя конвейера сбора стружки, кВт | 0,25 |
| Общая потребляемая мощность, кВт | 8,45 |
| Кол-во фаз | 3 |
| Высота рабочего стола, мм | 705 |
| Ход подающих тисов, мм | 800 («мультиподача») |
| Размеры полотна, мм | 6100х54х1,6 |
| Наклон полотна пилы, град. | 5 |
| Габаритные размеры станка, Д*Ш*В, мм | 2200х2900х2200 |
| Масса, кг | 3750 |
| Страна происхождения | Турция |
| Размеры разрезаемого материала | |
| Круглая 0° | 600 mm |
| Квадратная 0° | 575 mm |
| Прямоугольная 0° | 575 x 700 mm |
| «Пакетная» резка 0° | 520 х 520 mm |
Видео
Описание
Ленточнопильный станок KMT 600 WOS М2 это автоматический двухколонный станок производителя KarMetal (Турция) с гидравлической станцией, который предназначен для резки круглых, квадратных, прямоугольных заготовок, а также для пакетной резки металлических заготовок.
Особенности автоматического ленточнопильного станка KMT 600 WOS М2:
- опускание пильной рамы осуществляется вдоль вертикальных стоек;
- имеется инвертор для плавной регулировки скорости резки;
- оборудован гидростанцией, благодаря которой автоматизируется работа (подъем/опускание пильной рамы, зажим заготовки в тисках) и можно добиться требуемого усилия резания;
- призматические направляющие с линейными подшипниками, компенсирующие деформации;
- для пакетной резки заготовок станок оснащен вертикальными гидравлическими прижимами;
- наличие лазерного указателя линии реза;
- регулируемая подача обеспечивает оптимальную скорость подачи полотна.
Стандартная комплектация автоматического ленточнопильного станка KMT 600 WOS М2:
- конструкция двухколонная с призматическими колоннами;

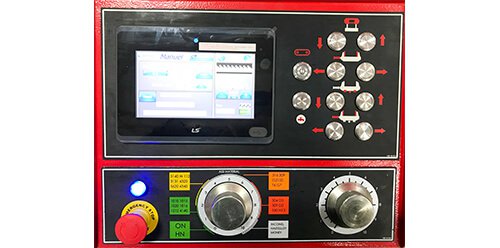

- панель управления PLC с возможностью работы как в автоматическом, так и в ручном режимах;
- полотно ленточнопильное – 1 штука;
- ход пильной рамы по линейным направляющим;
- плавная (бесступенчатая) регулировка скорости пилы с отображением на LED-дисплее с возможностью контроля и регулировки в процессе резки;
- дисплей сенсорный HMI диагональю 8.4” (50 строк, 50 программ);
- твердосплавные направляющие пилы с поступлением СОЖ в зону резания;
- тиски гидравлические двойные;
- тиски гидравлические полноходные;
- тиски подающие с сервоприводом;
- неподвижные раздвоенные тиски в зоне резания;
- PLC-контроллер Mitsubishi с программированием количества и длины резов;
- функции автоматической остановки: застревание полотна, разрыв полотна, открытые кожухи, недостаточное натяжение полотна;
- возвратно-поступательная система автоматической подачи;
- пошаговая подача заготовки в зону резания с встроенным энкодером (для измерения длины заготовки);
- датчик высоты подъёма пильной рамы с системой позиционирования;

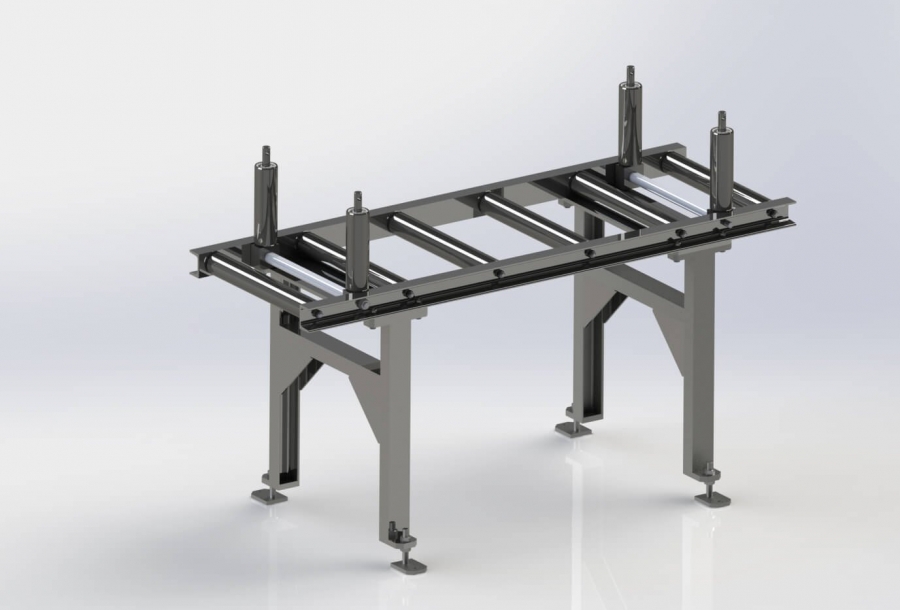

- рольганг подающий/принимающий неприводной с поддерживающими боковыми роликами;
- правый и левый стабилизаторы пильного полотна с роликоподшипниками и твердосплавными направляющими;
- датчик отклонения реза с выводом ошибки на панель управления и с функцией отключения;
- губка подающих тисков неподвижная, плавающая по ширине;
- регулятор усилия зажима тисков;
- измеритель натяжения пильного полотна;
- манометр натяжения пильного полотна;
- подсветка зоны резки;
- система охлаждения эмульсией СОЖ замкнутого типа;
- конвейер приводной шнекового типа для уборки стружки;
- гидравлические вертикальные прижимы на тисках для пакетной резки;
- щетка механическая приводная для очистки пилы от стружки;
- аварийная остановка станка;
- паспорт техничейкий на русском и английском языках.
Дополнительные опции автоматического ленточнопильного станка KMT 600 WOS М2:
- тиски ромбовидные для пакетной резки труб и круга;
- рольганг подающий приводной 2 м с поддерживающими боковыми роликами;
- рольганг подающий приводной 3 м с поддерживающими боковыми роликами;
- датчик увода пилы от прямолинейности реза;
- система «масляный туман»;
- указатель линии реза лазерный.
