Ленточнопильный станок KMT 500 WOS М2
Ленточнопильный станок KMT 500 WOS М2

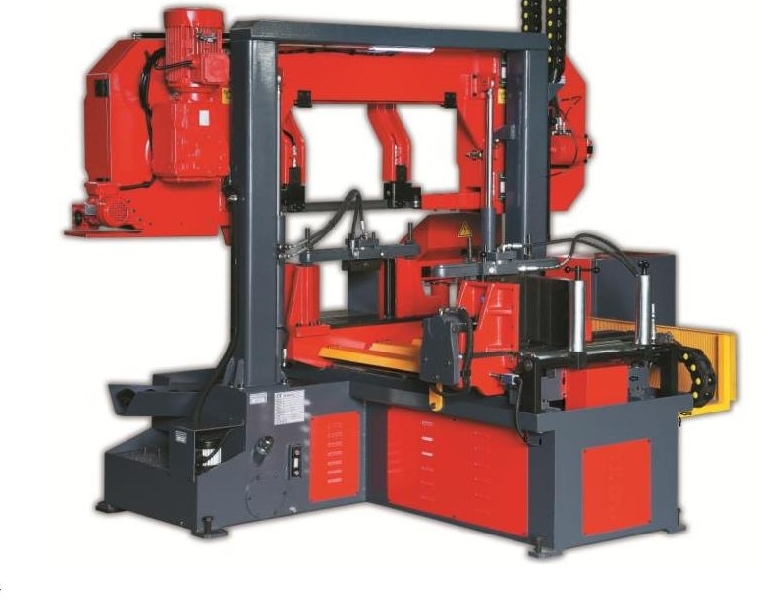

Ленточнопильный станок KMT 500 WOS М2 это автоматический двухколонный станок производителя KarMetal (Турция) с гидравлической станцией, который предназначен для резки круглых, квадратных, прямоугольных заготовок, а также для пакетной резки металлических заготовок.
Технические характеристики
| Производитель | Kar Metal (Турция) |
| Вид | Двухколонный |
| Тип | Автоматический |
| Пильная рама | Неповоротная |
| Тиски | Неповоротные |
| Подъем пильной рамы | Гидравлический |
| Опускание пильной рамы | Гидравлический |
| Зажим заготовки | Гидравлические тиски |
| Подача заготовки в зону резания | Вручную/Автоматическая |
| Натяжение пильного полотна | Гидравлическое |
| Скорость ленты, м/мин | 25-100 |
| Мощность главного электродвигателя, кВт | 5.5 |
| Мощность двигателя гидростанции, кВт | 1.5 |
| Мощность двигателя помпы СОЖ, кВт | 0.18 |
| Мощность двигателя привода щетки полотна, кВт | 0.25 |
| Мощность двигателя конвейера сбора стружки, кВт | 0.25 |
| Общая потребляемая мощность, кВт | 7.68 |
| Ход подачи, мм | 800 |
| Мощность двигателя сервопривода, Вт | 750 (3000 rpm) |
| Размеры полотна пильной ленты, мм | 5420x41x1.3 |
| Габаритные размеры станка, Д*Ш*В, мм | 2900x2200x2200 |
| Масса, кг | 2350 |
| Страна происхождения | Турция |
| Размеры разрезаемого материала | |
| Круглая 0° | 500 mm |
| Квадратная 0° | 500 mm |
| Прямоугольная 0° | 500 x 550 mm |
| «Пакетная» резка 0° | 300 х 400 mm |
| «Пакетная» резка "шестигранник" 0⁰ | 420 х 420 |
Видео
Описание
Ленточнопильный станок KMT 500 WOS М2 это автоматический двухколонный станок производителя KarMetal (Турция) с гидравлической станцией, который предназначен для резки круглых, квадратных, прямоугольных заготовок, а также для пакетной резки металлических заготовок.
Особенности автоматического ленточнопильного станка KMT 500 WOS М2:
- опускание пильной рамы осуществляется вдоль вертикальных стоек;
- имеется инвертор для плавной регулировки скорости резки;
- оборудован гидростанцией, благодаря которой автоматизируется работа (подъем/опускание пильной рамы, зажим заготовки в тисках) и можно добиться требуемого усилия резания;
- призматические направляющие с линейными подшипниками, компенсирующие деформации;
- для пакетной резки заготовок станок оснащен вертикальными гидравлическими прижимами;
- наличие лазерного указателя линии реза;
- регулируемая подача обеспечивает оптимальную скорость подачи полотна.
Стандартная комплектация автоматического ленточнопильного станка KMT 500 WOS М2:
- конструкция на линейных направляющих двухколонная;
- полотно ленточнопильное – 1 штука;
- плавная (бесступенчатая) регулировка скорости пилы с отображением на LED-дисплее с возможностью контроля и регулировки в процессе резки;
- тиски гидравлические двойные;
- тиски гидравлические полноходные;
- тиски подающие с сервоприводом;
- неподвижные раздвоенные тиски в зоне резания;
- PLC-контроллер для контроля за всеми гидравлическими и электрическими функциями;
- функции автоматической остановки: застревание полотна, разрыв полотна, открытые кожухи, недостаточное натяжение полотна;
- возвратно-поступательная система автоматической подачи;
- пошаговая подача заготовки в зону резания с встроенным энкодером (для измерения длины заготовки);
- датчик высоты подъёма пильной рамы с системой позиционирования;
- рольганг подающий/принимающий неприводной с поддерживающими боковыми роликами;
- правый и левый стабилизаторы пильного полотна с роликоподшипниками и твердосплавными направляющими;
- губка подающих тисков неподвижная, плавающая по ширине;
- измеритель натяжения пильного полотна;
- манометр натяжения пильного полотна;
- счетчик резов программируемый с автоматическим отключением;
- подсветка зоны резки;
- система охлаждения эмульсией СОЖ;
- конвейер приводной шнекового типа для уборки стружки;
- гидравлические вертикальные прижимы на тисках для пакетной резки;
- щетка механическая приводная для очистки пилы от стружки.
Дополнительные опции автоматического ленточнопильного станка KMT 500 WOS М2:
- тиски ромбовидные для пакетной резки труб и круга;
- увеличенная высота тисков;
- система «масляный туман»;
- указатель линии реза лазерный.
