Широкоуниверсальный фрезерный станок STALEX MUF150 Servo
Широкоуниверсальный фрезерный станок STALEX MUF150 Servo
Фрезерный станок STALEX MUF150 Servo – широкоуниверсальный станок, предназначенный для выполнения тяжелых фрезерных работ: растачивания отверстий, сверления, фрезерования всех типов корпусных деталей из различных металлов и полимерных материалов в условиях серийного и мелкосерийного производства.
Технические характеристики
| Макс. диаметр торцевой фрезы | 125 мм |
| Макс. диаметр концевой фрезы | 35 мм |
| ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ | |
| Частота вращения шпинделя,11 | 45-1660 об/мин |
| Конус шпинделя | ISO40 |
| Перемещение консоли | 460 мм |
| Диапазон наклона головки | ±360⁰ |
| Расстояние шпиндель-стол | 200-600 мм |
| ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ | |
| Частота вращения шпинделя,12 | 35-1500 об/мин |
| Конус шпинделя | ISO40 |
| Расстояние ось шпинделя-колонна | 300-760 мм |
| Расстояние ось шпинделя-стол | 30-430 мм |
| ФРЕЗЕРНЫЙ СТОЛ | |
| Размеры стола | 1370х320 мм |
| Поворот стола | ±45˚ |
| Перемещение стола по оси XхYхZ | 1000x360x400 мм |
| Автоматическое перемещение по осям X/Y | 30-830 мм/мин |
| Автоматическое перемещение по оси Z | 23-625 мм/мин |
| Ускоренное перемещение по осям X/Y/Z | 1000/1000/750 мм/мин |
| Макс. крутящий момент серводвигателя | 10Nm |
| Макс. усилие резания | 9800 kN |
| Потребляемая мощность | 10кВт |
| Мощность серводвигателя по осям X/Y | 1,5 кВт |
| Мощность насоса СОЖ | 0,9 кВт |
| Объем потока СОЖ | 25 л/мин |
| Макс. нагрузка на стол | 300 кг |
| Т-образный паз/расстояние, 3 | 14 мм / 80 мм |
| Мощность двигателя(горизонт/верт) | 3,0/3,0 кВт |
| Габаритные размеры(ДхШхВ) | 1900х1950х1900 мм |
| Масса нетто/брутто | 1950 кг |
Видео
Описание
Фрезерный станок STALEX MUF150 Servo – широкоуниверсальный станок, предназначенный для выполнения тяжелых фрезерных работ: растачивания отверстий, сверления, фрезерования всех типов корпусных деталей из различных металлов и полимерных материалов в условиях серийного и мелкосерийного производства. На данном станке выполняется торцевое фрезерование с максимальным диаметром 125 мм и концевое фрезерование диаметром 35 мм.
Особенности фрезерного станка STALEX MUF150 Servo:
- жесткая конструкция станка изготовлена из высокопрочного чугуна;
- серводвигатели (ШВП) перемещения по осям X/Y;
- автоматическая подача по осям Х/Y;

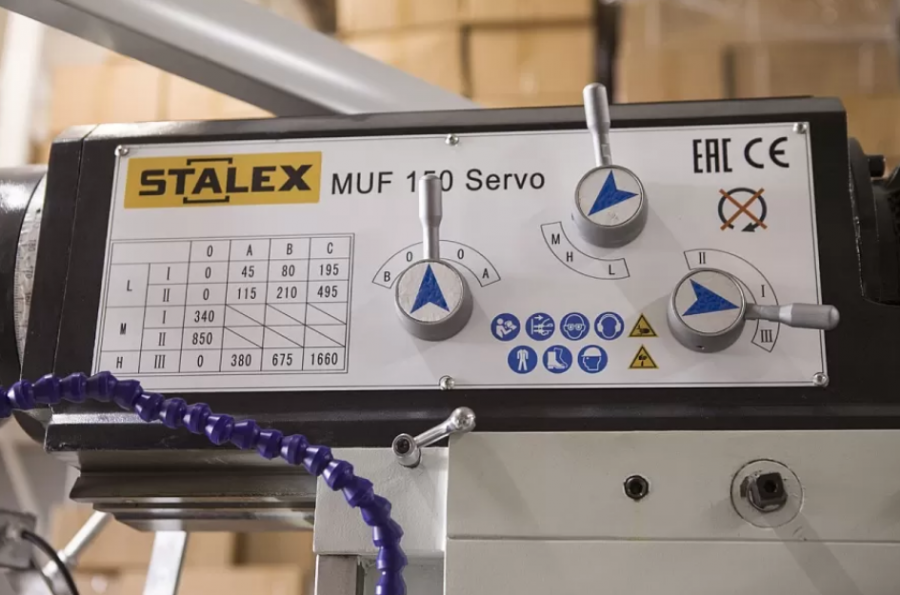

- мощность главного двигателя 3 кВт, скорость вращения шпинделя до 1660 об/мин;
- размер фрезерного стола 1370x320 мм, стол может поворачиваться на ±45º;
- ускоренное перемещение рабочего стола по 3-ём координатам;

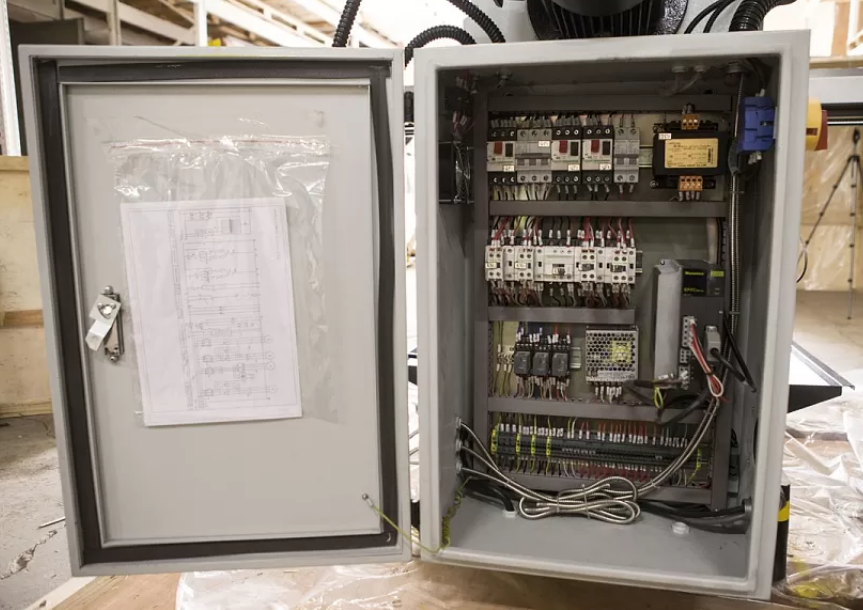

- электрические компоненты станка от известного мирового производителя Schneider electric;
- вертикальная фрезерная голова без пиноли имеет жесткую конструкцию;
- станок оборудован встроенным устройством подвода СОЖ и поддоном для сбора стружки;

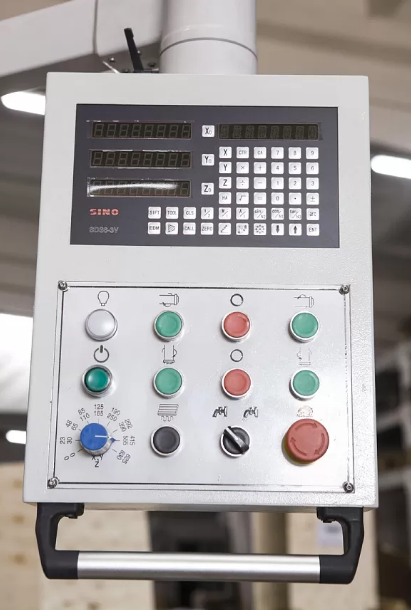

- устройство цифровой индикации по трём осям X/Y/Z;
- станок оснащен лампой местного освещения для подсветки рабочей зоны;
- оборудование соответствует стандартам качества СЕ.
Стандартная комплектация фрезерного станка STALEX MUF150 Servo:
- электрокомпоненты Schneider electric;
- оправка для горизонтального фрезерования;
- электромотор подъема стола;
- автоподача стола по осям X/Y;
- тяга зажимная;
- устройство цифровой индикации (УЦИ) по 3-ем осям;
- патрон цанговый с набором цанг от 4 до 16 мм;
- система подвода СОЖ;
- поддон для сбора стружки;
- тиски машинные 160 мм;
- стандарт СЕ;
- руководство по эксплуатации.
