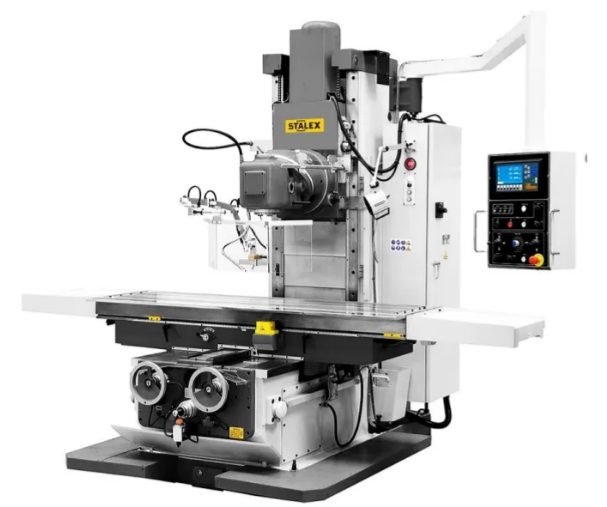

Универсально-фрезерный станок Stalex BFM2500 Servo
Универсально-фрезерный станок Stalex BFM2500 Servo
Фрезерный станок Stalex BFM2500 Servo это универсальный бесконсольный станок, который применяется для обработки дисковыми, концевыми, цилиндрическими и фасонными фрезами металлических изделий.
Технические характеристики
| Конус шпинделя | ISO50, 7:24 |
| Размер стола | 2500× 600 мм |
| Максимальная нагрузка на стол | 2500 кг |
| Перемещение по осям X, Y | 1800×700 мм |
| Перемещение по оси Z | 680 мм |
| Т-образные пазы | 5/20/100 мм |
| Расстояние между осью шпинделя и колонной | 660 мм |
| Расстояние шпиндель/стол(вертикально) | 10 – 680 мм |
| Диапазон оборотов шпинделя,2(Серводвигатель) | 6-300/300-1500 об/мин |
| Поворот фрезерной головки | 360º |
| Скорость подачи по X, Y (Бесступенчато) | 2,5-3000 мм/мин |
| Скорость подачи по Z, (Бесступенчато) | 2,5-2500 мм/мин |
| Ускоренные подачипо осям X/Y | 6000 мм/мин |
| Ускоренное перемещение по оси Z | 3000 мм/мин |
| Максимальный крутящий момент серводвигателя по осям X/Y/Z | 18/18/23 Nm |
| Мощность сервомоторов по осям X/Y/Z | 3,6 КВт |
| Мощность главного привода(серводвигатель) | 15,0 кВт |
| Системы СОЖ | 0,9 кВт |
| Габариты станка (ДхШхВ) | 4380x2680x2800 мм |
| Габариты упаковки/вес | 1)2550х2100х2250 мм 2)2850х2250х1400 мм |
| Масса станка | 9000 кг |
Описание
Фрезерный станок Stalex BFM2500 Servo это универсальный бесконсольный станок, который применяется для обработки дисковыми, концевыми, цилиндрическими и фасонными фрезами металлических изделий.
Особенности фрезерного станка Stalex BFM2500 Servo:
- станина изготовлена по технологии цельного литья из серого чугуна;
- мощность главного двигателя 15 кВт, скорость вращения шпинделя до 1500 об/мин;
- стол имеет пазы Т-образной формы, с помощью которых устанавливаются и закрепляются заготовки и дополнительное оборудование, размер стола 2500×600 мм;
- подача осей сервомотором осуществляется с возможностью плавного изменения скорости подачи;
- обработка деталей может выполняться при неподвижном столе и подаче фрезерной головки, при движущемся столе и неподвижной головке, при одновременно движущемся столе и головке;
- за счет возможности в ручном режиме зажимать оси, не участвующие в перемещении, повышается жесткость станка и снижается вибрация режущего инструмента;
- фрезерная головка перемещается в 2-ух плоскостях на угол 360º, что позволяет выполнять фрезерование под углом, как в вертикальном, так и в горизонтальном положении головы;
- бесступенчатая поперечная и продольная подачи;
- для работы с горизонтальным шпинделем станок имеет специальное приспособление для удержания режущего инструмента, что позволяет увеличить жесткость оборудования.
Стандартная комплектация фрезерного станка Stalex BFM2500 Servo:
- пульт управления выносной;
- ШВП по осям X/Y;
- автоподача по осям X/Y;
- патрон цанговый с набором цанг от 4 до 26 мм;
- держатель шпинделя горизонтальный;
- фрезерная поворотная голова;
- оправка фрезерная ISO 50 Ø 32 мм;
- оправка фрезерная ISO 50 Ø 40 мм;
- УЦИ Sino по трём осям;
- привод подач частотно-регулируемый;
- защита по оси Z телескопическая;
- система подачи СОЖ;
- тиски 200 мм;
- зажим/разжим инструмента автоматический;
- лампа освещения рабочей зоны;
- сертификат соответствия;
- инструмент для обслуживания.
