Вертикальные токарно-карусельные станки

Вертикальные токарно-карусельные станки с осью C предназначены для расширенной обработки заготовок, где помимо классических токарных операций требуется выполнение фрезерных и координатных операций за одну установку. Наличие оси C позволяет синхронизировать вращение планшайбы с движением инструмента и выполнять высокоточную позиционную обработку.

Оборудование данного типа используется в машиностроении, энергетике, авиакосмической и приборостроительной отраслях, где важны точность, сокращение количества переустановок и высокая повторяемость результатов при обработке деталей сложной формы.

Область применения и выполняемые операции

Вертикальные токарно-карусельные станки с осью C позволяют объединить токарную и фрезерную обработку в рамках одного технологического цикла. Это существенно расширяет функциональные возможности оборудования и повышает производительность.

Станки применяются для выполнения следующих операций:

• наружное и внутреннее точение;
• торцевание;
• сверление, зенкерование и развертывание;
• нарезание резьбы;
• координатное и контурное фрезерование (с использованием оси C);
• обработка цилиндрических и конических поверхностей.

Благодаря оси C обеспечивается высокая точность взаимного расположения элементов детали, что особенно важно при изготовлении сложных корпусных и фланцевых изделий.

Конструктивные особенности станков с осью C

Ключевой особенностью вертикальных токарно-карусельных станков с осью C является возможность управляемого позиционирования планшайбы в сочетании с ЧПУ. Это позволяет выполнять многооперационную обработку без снятия заготовки со станка.

В зависимости от конструкции применяются как одностоечные, так и двухстоечные исполнения:

• двухстоечные варианты ориентированы на обработку крупных и тяжелых заготовок и отличаются повышенной жесткостью портальной конструкции;

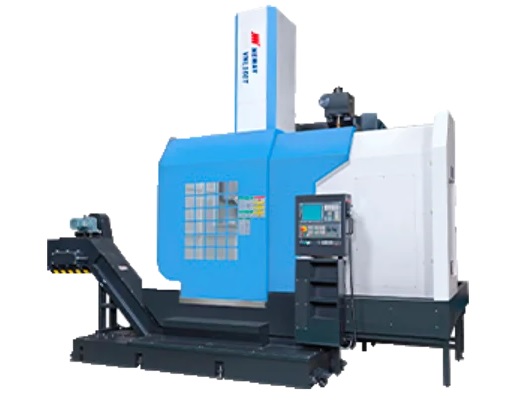

• одностоечные исполнения используются для обработки деталей меньших габаритов и обеспечивают компактность и удобный доступ к рабочей зоне.

Также для данного класса оборудования характерны:

• высокая жесткость станочной системы;
• устойчивость к вибрациям при фрезерных операциях;
• точное позиционирование за счет систем ЧПУ;
• возможность выполнения сложных операций за одну установку.

Исполнения и уровень автоматизации

Вертикальные токарно-карусельные станки с осью C представлены в различных конструктивных и функциональных исполнениях, что позволяет подобрать оборудование под конкретные производственные задачи.

На практике используются:

• двухстоечные станки с осью C с системой ЧПУ Siemens или Fanuc, рассчитанные на прецизионную обработку крупных и сверхтяжелых заготовок с диаметром до 2500–12500 мм;
• одностоечные станки с осью C с ЧПУ Siemens или Fanuc, предназначенные для обработки заготовок цилиндрической и конической формы диаметром до 1250–2300 мм;
• вертикальные токарно-карусельные станки с ЧПУ среднего класса, рассчитанные на обработку заготовок диаметром от 600 до 2500 мм и высотой до 700–2000 мм, отличающиеся высокой точностью и стабильностью;
• профессиональные станки для обработки тяжелых заготовок небольшой высоты диаметром до 3000 мм, ориентированные на точные токарные и координатные операции.

Такое разнообразие исполнений позволяет использовать станки с осью C как в серийном производстве, так и при изготовлении сложных изделий с повышенными требованиями к точности.

Когда выбирают вертикальные токарно-карусельные станки с осью C

Вертикальные токарно-карусельные станки с осью C выбирают в тех случаях, когда требуется совмещение токарных и фрезерных операций на одном оборудовании, снижение количества установок и повышение точности обработки сложных деталей.

По сравнению с классическими одностоечными и двухстоечными токарно-карусельными станками, модели с осью C обеспечивают более широкие технологические возможности и позволяют решать задачи многоосевой обработки в рамках одного производственного цикла.
