Станок зиговочный ручной STALEX RM-08
Станок зиговочный ручной STALEX RM-08
Станок зиговочный STALEX RM-08 это переносной ручной станок, предназначенный для обработки торцов, отбортовки и закатки разных типов кромки при изготовлении соединительных элементов воздуховодов и водостоков из листового металла толщиной до 0,8 мм.
Технические характеристики
| 6 наборов роликов в стандартной комплектации | |

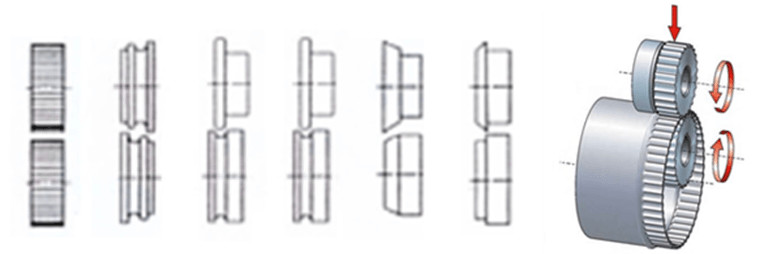

| Виды получаемых профилей | |
| Макс. толщина стального листа (Низкоуглеродистая сталь σв <400 MРa) | 0,8 мм |
| Глубина подачи (макс) или вылет роликов | 177 мм |
| Гарантия | 1 год |
| Страна производитель | Китай |
| Габариты | 500х450х160 |
| Масса | 22 кг |
ТАБЛИЦА СООТВЕТСТВИЯ МАТЕРИАЛОВ (Максимально допустимые толщины)
| Низкоуглеродистая сталь | 0,76-0,8мм |
| Нержавеющая сталь | 0,5мм |
| Холоднокатаная сталь | 0,6мм |
| Алюминий | 1,39мм |
| Мягкая латунь | 1,16мм |
| Полутвердая латунь | 0,76мм |
| Отожженная фосфористая бронза | 0,86мм |
| Мягкая медь | 1,16мм |
| Твердая медь | 0,86мм |
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с низкоуглеродистой сталью.
Видео
Описание
Станок зиговочный STALEX RM-08 это переносной ручной станок, предназначенный для обработки торцов, отбортовки и закатки разных типов кромки при изготовлении соединительных элементов воздуховодов и водостоков из листового металла толщиной до 0,8 мм.
Особенности зиговочного станка STALEX RM-08:
- конструкция простая и легкая;
- возможность установки в удобном рабочем положении благодаря подвижному соединению корпуса станка с опорой крепления;
- удобное крепление, позволяющее быстро закреплять его на швеллере или верстаке;
- максимальная глубина подачи составляет 177 мм;
- пара компактных упоров, размещенных на каждой стороне станка;
- транспортабельная упаковка;
- масленки для смазывания основных узлов;
- комплект из 6 стандартных роликов: для производства S-образного профиля, отделки торцов, отбортовки и закатки кромок.

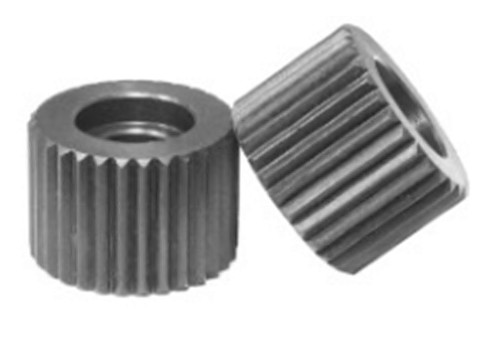

 | Набор стандартных роликов для гофрирования листа. С их помощью на краях (торцах) труб создается гофрирующий профиль. Такой профиль необходим для уменьшения обхвата или диаметра трубы с целью фиксации труб между собой. |

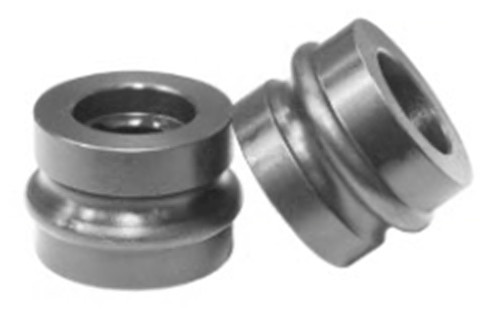

 | Набор стандартных роликов для изготовления двойного обратного зига. R=4,0 мм. Применяется в стыковках вентиляционных и водосточных систем, при изготовлении дымоходов. |

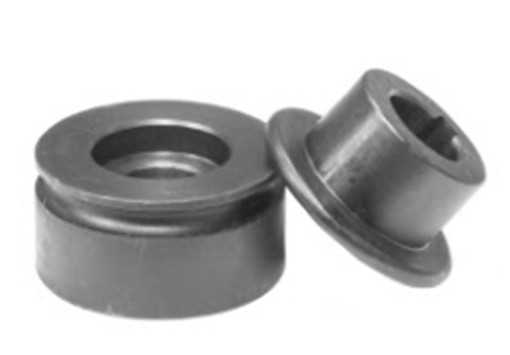

 | Набор стандартных роликов для соединения при завальцовке и стопорного зига. R=3,25 мм. Такой профиль необходим для создания на краях (торцах) труб профиля стопорного зига для фиксации труб между собой. Применяется в стыковках вентиляционных и водосточных систем, при изготовлении дымоходов. |

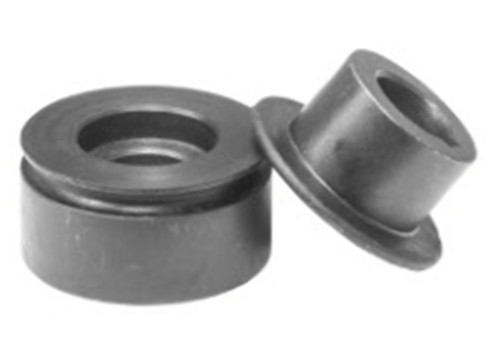

 | Набор стандартных роликов для соединения при завальцовке и стопорного зига. R=2,5 мм. Такой профиль необходим для создания на краях (торцах) труб профиля стопорного зига для фиксации труб между собой. Применяется в стыковках вентиляционных и водосточных систем, при изготовлении дымоходов. |

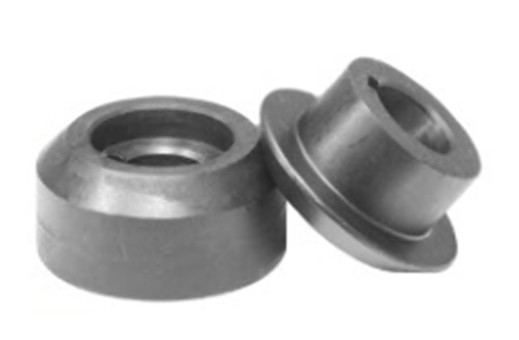

 | Набор стандартных наклонных роликов для подгиба/догибки кромки. |

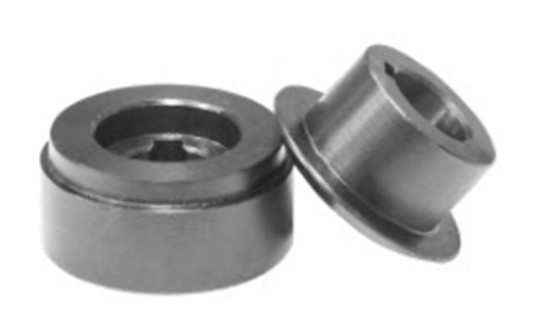

 | Набор стандартных роликов для отбортовки небольших листов. |
Стандартная комплектация зиговочного станка STALEX RM-08:
- станок;
- комплект роликов (6 штук);
- шестигранник;
- шайбы промежуточные (4 штуки);
- ключ.
