Универсальный токарно-винторезный станок Z-Yang CDS6266B
Универсальный токарно-винторезный станок Z-Yang CDS6266B
Технические характеристики
| Максимальный диаметр обработки над станиной, мм | 660 |
| Максимальный диаметр обработки над суппортом, мм | 440 |
| Длина ГАП, мм | 250 |
| Обработка над ГАП, мм | 910 |
| Расстояние между центрами, мм | 1000/1500/2000/3000 |
| Ширина направляющих, мм | 394 |
| Шпиндель |
|
| Конус шпинделя | D8 |
| Диаметр отверстия в шпинделе, мм | 82 (*105) |
| Диапазон скоростей вращения шпинделя, об./мин. | 26-2000 (*26-1700) |
| Мощность электродвигателя главного привода, кВт | 7.5 |
| Подачи |
|
| Продольная подача, мм /об | 0.044-1.48 |
| Поперечная подача, мм/об | 0.022-0.74 |
| Пределы шагов дюймовых резьб, ниток/дюйм | 7/16-80(44 kinds) |
| Пределы шагов метрических резьб, мм | 0.35-80(67 kinds) |
| Пределы шагов модульных резьб, модуль | 0.20-40(63 kinds) |
| Пределы шагов питчевых резьб, питч диаметральный | 7/8-160(42 kinds) |
| Задняя бабка |
|
| Конус задней бабки | MT5 |
| Перемещение пиноли задней бабки, мм | 150 |
| Диаметр пиноли задней бабки, мм | 75 |
| Габариты, масса |
|
| РМЦ 1000 мм | 2930x1223x1295 |
| РМЦ 1500 мм | 3430x1223x1370 |
| РМЦ 2000 мм | 3930x1223x1370 |
| РМЦ 3000 мм | 4930x1223x1370 |
Описание
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Широкий диапазон частот вращения шпинделя и подач позволяет полностью использовать потенциал как современного твердосплавного, так и обычного инструмента;
- Большие возможности по обработке: проходное отверстие шпинделя Ø90, нарезание четырех типов резьб от метрической до питчевой;
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники;
- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости;
- Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм);
- Обработка коротких деталей большого диаметра в выемке станины;
- Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

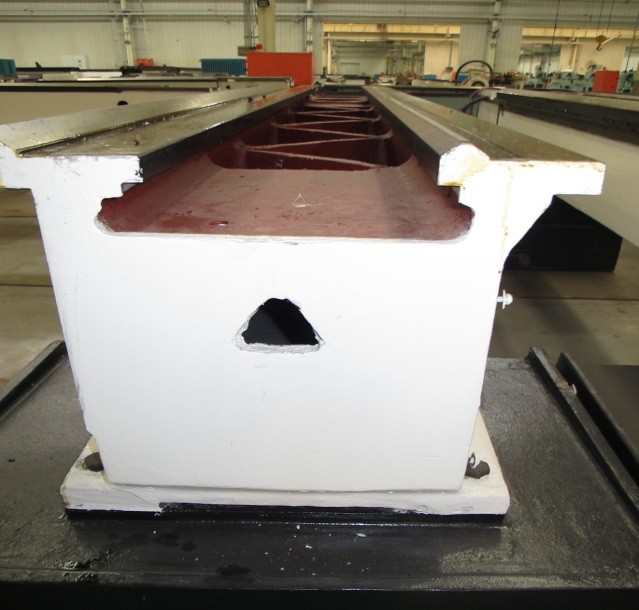

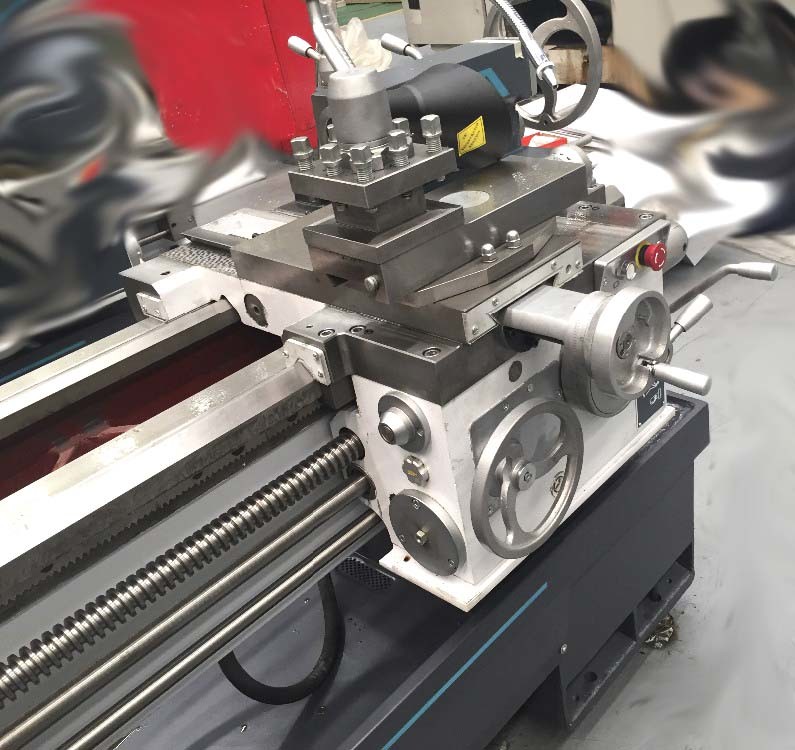

 | Станина Станина станка DMT отлита из серого чугуна HT300 и последующим искусственным старением. При изготовлении направляющих станины была использована технология высокочастотной закалки, что позволило повысить износоустойчивость станка. |
 | Суппорт Приспособление для крепления обрабатывающего инструмента и перемещения инструмента в заданных направлениях |
 | Коробка подач С помощью коробки подач регулируют скорость перемещения суппорта и закрепленного на нем инструмента вдоль направляющих станины, то есть продольную подачу. На лицевой стороне коробки подач имеются рукоятки для регулировки подачи резца (путь, проходимый за один оборот вращения детали) и включения ходового винта. |
 | Задняя бабка Приспособление для крепления заготовки (при обработке в центрах), или для крепления инструментов, таких например как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий. |

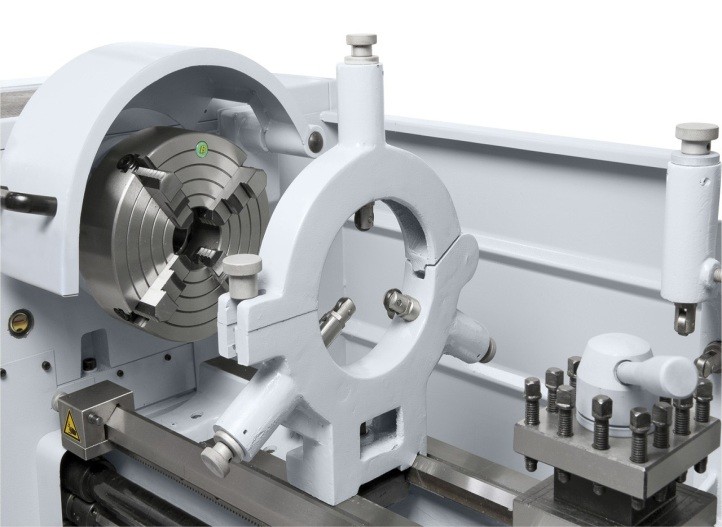

 | Люнеты Подвижной и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба. |
 | Все универсальные токарные станки DMTG серии CDS опционально могут быть оснащены Устройством цифровой индикации (УЦИ) SDS6. Устройство цифровой индикации SDS6 включает в себя новейшую 16 битную SCM технологию. Каждая ось поддерживает 40 точек нелинейной компенсации. УЦИ предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек) и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки. |
