Вертикально-сверлильный станок OPTIdrill D 33Pro
Вертикально-сверлильный станок OPTIdrill D 33Pro – это станок с клиноременной передачей производителя Optimum (Германия), предназначенный для сверления глухих и сквозных отверстий, зенкования, нарезания резьбы в деталях из чугуна, стали, алюминия и других твердых металлов. Максимальный диаметр сверления составляет 30 мм.
Технические характеристики
Производитель | Optimum |
Мощность | 1.1 кВт |
Напряжение | 400 В |
Реверс | да |
Мах ø сверления | 30 мм |
Мах ø глубокого сверления | 25 мм |
Посадочное отверстие шпинделя | КМ4 |
Max расстояние от шпинделя до стола | 695 мм |
Вылет оси шпинделя | 254 мм |
Перемещение пиноли | 120 мм |
Количество скоростей | 9 |
Частота вращения шпинделя, min | 120 об/мин |
Частота вращения шпинделя, max | 1810 об/мин |
Размер T-образных пазов на столе | 14 мм |
Тип Т-образных пазов | Диагональ |
Мах расстояние от шпинделя до основания | 1180 мм |
Размер основания | 450х575 мм |
Диаметр колонны | 92 мм |
Размер стола | 475х425 мм |
Наклон стола | ±45 ° |
Поворот стола | 360 ° |
Вес | 132 кг |
Вес (брутто) | 138 кг |

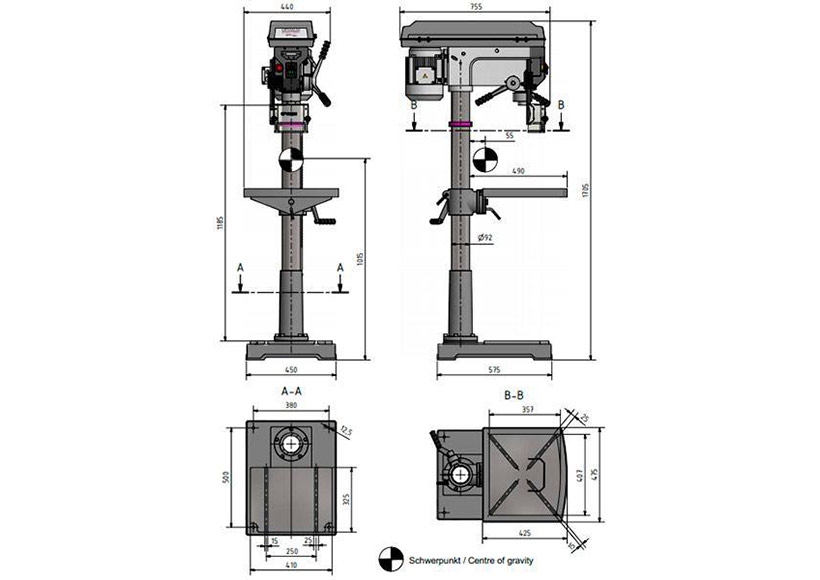

Габариты (Д*Ш*В) | 755x440x1705 мм |
Габариты упаковки (Д*Ш*В) | 1480х650х300 мм |
Описание
Вертикально-сверлильный станок OPTIdrill D 33Pro – это станок с клиноременной передачей производителя Optimum (Германия), предназначенный для сверления глухих и сквозных отверстий, зенкования, нарезания резьбы в деталях из чугуна, стали, алюминия и других твердых металлов. Максимальный диаметр сверления составляет 30 мм. Данный станок применяется в цехах промышленных предприятий и небольших ремонтных мастерских.
Особенности вертикально-сверлильного станка OPTIdrill D 33Pro:
- высокая производительность, надежная конструкция, усиленное исполнение всей конструкции;
- крупногабаритная массивная опорная плита с пазами усилена ребрами жесткости;
- большой высокоточный рабочий стол размером 475х425 мм имеет Т-образные диагональные пазы и периферический канал отвода охлаждающей жидкости;
- сверлильный сфтол поворачивается на 360°;
- возможность наклона стола на ± 45°;
- простое, удобное и понятное управление станком;
- станок оборудован промышленным электродвигателем;
- прецизионное отверстие в шпинделе, мощность шпинделя 1,1 кВт, максимальная частота вращения до 1810 об/мин;
- прямое/обратное вращение шпинделя;
- шпиндель находится в высокоточных шарикоподшипниках;
- станок оборудован ограничителем глубины сверления , а также встроенной в корпус станка цифровой индикацией глубины сверления и скорости вращения;
- ремень зубчатый GATES;
- штурвал подачи пиноли выполнен из литого алюминия и имеет на рукоятках мягкие накладки;
- для максимальной защиты оператора защитный экран с концевым выключателем регулируются по высоте;
- пиноль шпинделя имеет радиальное биение до 0,02 мм;
- в стандартную комплектацию входит быстрозажимной патрон высокого качества;

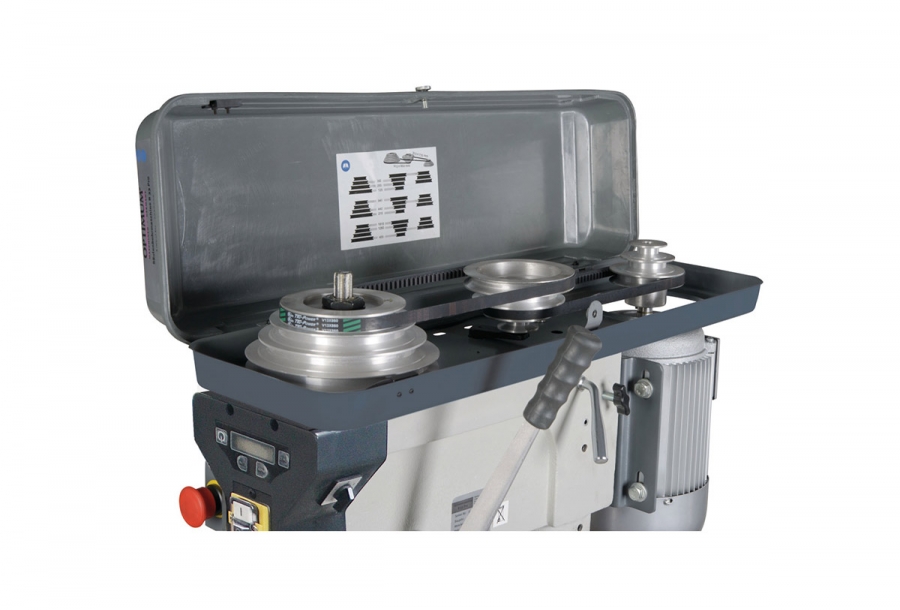

- клиноременная передача и концевой выключатель снабжены защитным кожухом;
- выключатель станка имеет степень защиты IP 54;
- станок оснащен кнопкой аварийного отключения, которая установлена в отдельном месте.
Стандартная комплектация вертикально-сверлильного станка OPTIdrill D 33Pro:
- гайки Т-образных пазов;
- патрон быстрозажимной 1-16 мм;
- оправка переходная МК 4/B 16.
