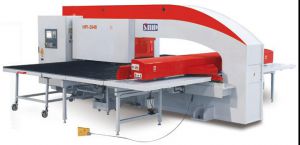

Координатно-пробивной пресс SMD Yawei HPI
Прессы SMD Yawei серии HPI используются для высокоточных и высокопроизводительных операций вырубки, пробивки и формовки на деталях из металлического листа.
Технические характеристики
Характеристики | HPI-3044 | HPI-3047 | HPI-3048 | HPI-3058 | ||
Номинальное давление | тонн | 29,4 | 29,4 | 29,4 | 29,4 | |
Максимальная зона обработки | мм | 1250х2500 | 1250х4000 | 1250х5000 | 15000х5000 | |
Максимальная толщина листа | Углеродистая сталь* | мм | 6,35 | 6,35 | 6,35 | 6,35 |
Нержавеющая сталь | мм | 4 | 4 | 4 | 4 | |
Максимальный диаметр инструмента | мм | Ø 88,9 | Ø 88,9 | Ø 88,9 | Ø 88,9 | |
Количество инструментальных станций | шт | 36/40 | 36/40 | 36/40 | 36/40 | |
Производительность | уд/мин | 1000 | 1000 | 1000 | 1000 | |
Максимальная частота ударов (шаг 1мм, Ø 6мм) | уд/мин | X="580 Y=540 | X=580 Y=540 | X=580 Y=540 | X=580 Y=540 | |
Максимальная частота ударов (шаг25",4мм, Ø 6мм) | уд/мин | X="300 Y=260 | X=300 Y=260 | X=300 Y=260 | X=300 Y=260 | |
Максимальная скорость перемещения листа | мм/мин | X=75 Y=70(102) | X=75 Y=70(102) | X=75 Y=70(102) | X=75 Y=70(102) | |
Максимальная скорость вращения инструментального барабана | об/мин | 30 | 30 | 30 | 30 | |
Управляемые оси | шт | 5 (X, Y, Z, T, C) | ||||
Мощность двигателя | кВт | 21 | 23" | 24 | 24 | |
Давление воздуха | атм | 0,6 | 0,6 | 0,6 | 0,6 | |
Габаритные размеры | Длина | мм | 5600 | 5600 | 5600 | 6100 |
Ширина | мм | 2300 | 4000 | 5000 | 5000 | |
Высота | мм | 2200 | 2200 | 2200 | 2200 | |
Вес | кг | 15000 | 16000 | 17000 | 20000 |
Описание
Прессы SMD Yawei серии HPI используются для высокоточных и высокопроизводительных операций вырубки, пробивки и формовки на деталях из металлического листа. Координатно-пробивные пресса оборудованы современными системами ЧПУ (Siemens или FANUC), оснащены силовой гидравликой от компании H+L (производство Германия), изготовленными по европейским стандартам. Пресса оборудованы инструментальным барабаном с системой быстрой смены инструмента (производство Япония) и скоростными сервоприводами перемещения листа шарико-винтовыми направляющими высокой точности. Координатно-пробивные прессы наиболее эффективно используются на производствах с высокой степенью автоматизации и большой номенклатурой деталей. Основные потребители данного оборудования – производители строительных и рекламных конструкций, металлической мебели, оборудования для торговли и хранения продуктов, предприятия электронной, электротехнической, автомобильной и других подобных отраслей промышленности.
Технология изготовления координатно-пробивного пресса Yawei с ЧПУ получена от компании Nisshinbo, Япония. Nisshinbo поставляет основные компоненты пресса, такие как револьверный барабан, индексные станции, редуктора и другие.
Технические характеристики:
- Система ЧПУ SIEMENS 802DSL, Германия;
- Ручная система смазки;
- Гидравлическая система - HKL, H+L, Германия;
- Детектор выполнения пробивки (отсутствие заклинивания инструмента);
- Стандартное число станций инструментов - 36;
- Датчик наличия металла в зажимах;
- 2 автоматических индексных станций;
- 2 зажима листа с пневмоуправлением;
- Система вращения индексного инструмента;
- Щеточный рабочий стол.
Дополнительно:
- Изменение ЧПУ: FANUC, производство Япония;
- Дополнительная секция рабочая стола 1300×835мм;
- Кондиционер для электрошкафа;
- Функция масленого тумана;
- Программное обеспечение CNCCAD с выбором языка, включая русский;
- Система автоматической подачи смазки внутренних узлов;
- Изменение количества станций: 26, 38, 40;
- Шариковый рабочий стол;
- Подъемное устройство для смены тяжелого инструмента;
- Комбинированный рабочий стол с шариками и щетками.
