Ленточнопильный станок ARG 260 H
Ленточнопильный станок ARG 260 H это полуавтоматический станок с гидроподъёмом пильной рамы, предназначенный для распила различных материалов.
Технические характеристики
90° | +45° | +60° | |
260 | 200 | 125 | |
255 | 185 | 120 | |
300 x 200 | 185 x 200 | 125 x 120 |
Главный двигатель | 400 В / 50 Гц / 0,9/1,4 кВт |
Мотор помпы СОЖ | 400 В / 50 Гц / 0.05 кВт |
Мотор гидростанции | 400 В / 50 Гц / 0.18 кВт |
Скорость пилы | 35/70 м/мин |
Высота стола тисков | 910 мм |
Объем бака гидросистемы | 6 л |
Объем бака СОЖ | 15 л |
Габаритные размеры (мин.) | 750 x 1580 x 1450 мм |
Габаритные размеры (макс.) | 1410 x 1960 x 1850 мм |
Вес станка | 340 кг |
Описание
Ленточнопильный станок ARG 260 H это полуавтоматический станок с гидроподъёмом пильной рамы и с механическим зажимом тисков, предназначенный для распила различных материалов. Обновленный дизайн станка и современная концепция пильной рамы с увеличенным диаметром шкивов снижают нагрузку на ленточное полотно при изгибе. Максимальный диаметр заготовок увеличен и теперь составляет 260 мм, вместо 250 мм. Ленточнопильный станок отличается универсальностью, он с успехом применяется как в серийном производстве на металлообрабатывающих предприятиях, так и в ремонтных цехах и мастерских.
Особенности полуавтоматического ленточнопильного станка ARG 260 H:
- проверенные комплектующие и надежная конструкция узлов гарантируют длительный срок службы станка;
- станок снабжен гидросистемой, при помощи которой автоматически поднимается рама после окончания распила;
- благодаря массивной пильной раме и несущим элементам, изготовленным из серого чугуна, обеспечивается максимальная жесткость станка и его устойчивость к вибрации;
- управление осуществляется с эргономичной панели, расположенной на тумбе станка;
- благодаря современному дизайну пильной рамы на станке стало возможным осуществление распила больших заготовок, а также заметно упростился процесс замены ленточного полотна и очистки рамы изнутри;
- трехфазный двигатель с двумя скоростями (400 В) с возможностью выбора скорости пилы (35 или 70 м/мин);
- подача выполняется под тяжестью собственного веса рамы;
- регулируемая величина раскрытия в зависимости от размеров заготовки;
- по завершению процесса распила привод пилы останавливается и поднимается в исходное положение в автоматическом режиме;
- червячный мотор-редуктор работает без шума и не нуждается в обслуживании;
- высокая точность пиления;
- ленточнопильное полотно имеет размер 27х0,9 мм и позволяет обрабатывать разные виды материалов, в том числе инструментальные и нержавеющие стали;
- специальная конструкция быстрозажимных тисков позволяет надежно закреплять заготовку, а также плавно регулировать угол реза в диапазоне от 0 до 60⁰;
- наличие быстрозажимного механизма поворота с возможностью выставления по шкале угла поворота. Для быстрой установки в крайнее положение станок снабжен упорами;
- твердосплавные трехсторонние направляющие пилы и шкивы большого диаметра обеспечивают точность распила и повышают стойкость инструмента в несколько раз;
- упор длиной 500 мм со шкалой для выставления заготовок;
- внутри тумбы станка размещены бак и помпа смазочно-охлаждающей жидкости (СОЖ). Насос подачи СОЖ отличается высокой производительностью, на обоих направляющих возможно независимое регулирование потока;
- наличие системы контроля натяжения полотна - при разрыве автоматически происходит отключение станка.

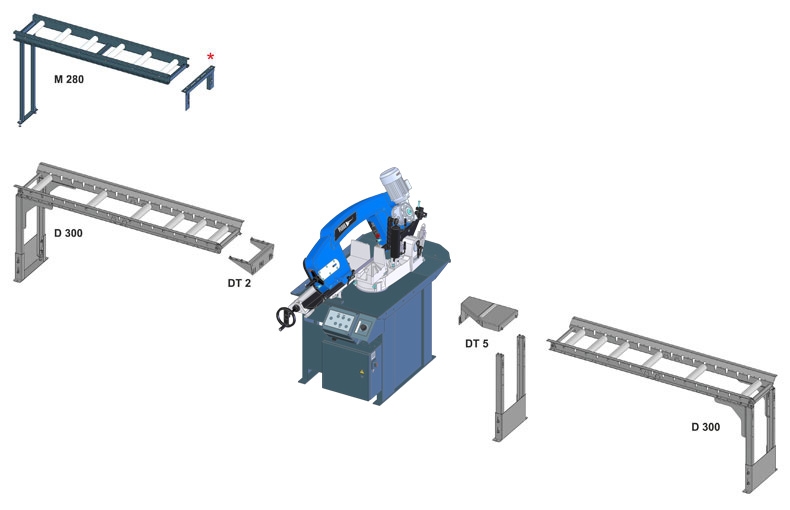

Дополнительные опции полуавтоматического ленточнопильного станка ARG 260 H:
- упор для заготовок размером до 200 мм;
- прижим ручной для дополнительной надежной фиксации пакета заготовок;
- частотный преобразователь, позволяющий регулировать скорость вращения пилы (от 15 до 90 м в минуту);
- галогенная лампа для освещения зоны резки;
- смазка масляным туманом режущей кромки пилы;
- раздающий лоток, являющийся продолжением стола станка. При обработке крупной серии позволяет скатываться отрезанным заготовкам в контейнер;

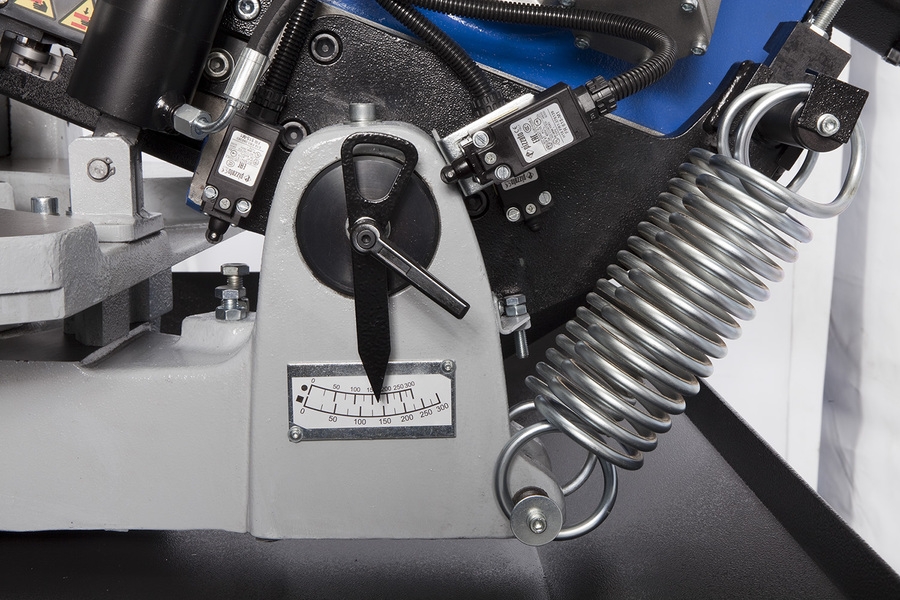

- индикатор натяжения ленточной пилы;
- лазерный указатель для проецирования линии реза на заготовку;
- щетка стальная KDM с приводом от ведущего колеса для удаления стружки с ленточнопильного полотна.
