Спирально-навивной станок SBKJ SBTF-2020

Спирально-навивной станок SBKJ SBTF-2020

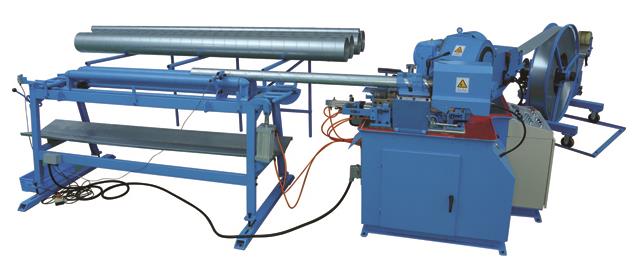

Спирально-навивной станок SBKJ SBTF-2020 предназначен для производства прямых участков круглых воздуховодов из алюминия, нержавеющей или оцинкованной стали диаметром от 80 до 2500 мм с толщиной металла от 0,4 до 2,1 мм.

Технические характеристики

Диаметры воздуховодов, мм 80 - 2500
Толщина металла, мм 0,4 - 2,1 - оцинкованная сталь
0,4 - 1,2 - нержавеющая сталь
0.4 - 2,0 - алюминий
Ширина штрипсы, мм при толщине металла 0,4 - 1 - 137; 1,1 - 1,3 - 140; 1,4 - 2,0 – 150
Шов по внешней поверхности воздуховода (по заказу с внутренней)
Рабочая скорость, м/мин макс. 70 (в зависимости от материала)
Производительность 270 трубы/час, 1 труба за 13,5 сек. (длина = 3 м / диаметр = 160 мм)
Электропитание, кВт / В / Гц 22 / 3 х 380 / 50
Габаритные размеры:
Длина, мм 3000
Ширина, мм 1950
Высота, мм 1700
Вес, кг 3200



Описание

Спирально-навивной станок SBKJ SBTF-2020 предназначен для производства прямых участков круглых воздуховодов из алюминия, нержавеющей или оцинкованной стали диаметром от 80 до 2500 мм с толщиной металла от 0,4 до 2,1 мм. Данное оборудование используется на предприятиях по производству систем воздухоочистки, воздушного отопления и вентиляции.

Получаемые изделия

1 2 3

Преимущества спирально-навивного станка SBKJ SBTF-2020:

  • максимальная производительность станка, благодаря его функциональности и надежности;
  • применение запатентованной технологии «летающих ножей», которая обеспечивает бесшумную, быструю отрезку роликовым ножом без заусенцев;
  • высокая рабочая скорость - до 70 м/мин (в зависимости от материала);
  • широкий диапазон производимых диаметров труб.

Конструктивные особенности спирально-навивного станка SBKJ SBTF-2020:

a3 Система ЧПУ.
С ее помощью осуществляется управление линией, в комплект поставки входит программа CAD/CAM. Благодаря высокой автоматизации работы станка достигается высокая производительность.
b1 Отрезное устройство.
Бесшумная отрезка осуществляется роликовым ножом по запатентованной технологии «летающих ножей». Получаемый край имеет качественную поверхность и не имеет заусенцев.
03_03 Жесткие формирующие кольца.
Жесткие формирующие кольца обеспечивают максимальную точность получаемого диаметра, герметичность замка и высокую скорость навивки. Расширенный набор формирующих колец диаметром от 80 до 2500 мм.

Стандартная комплектация спирально-навивного станка SBKJ SBTF-2020:

04_05 Размотчик (декойлер) вертикальный.
Максимальное количество рулонов – 1 шт., грузоподъемность - 1200 кг.
03_02 Пневматический разгрузочный стол 3 м.
Имеется ручная регулировка приемных роликов в зависимости от диаметра трубы и специальное пневматическое устройство для автоматического перемещения отрезанной трубы в зону разгрузки.
a5 Профилирующий стан.
С формирующими роликами и режущей оснасткой.
a6 Формирующее кольцо – 1 штука в стандартной комплектации.

Дополнительные опции спирально-навивного станка SBKJ SBTF-2020:

  • дополнительный пневматический разгрузочный стол 3 м;
  • дополнительные формирующие кольца диаметром от 80 до 2500 мм;
  • устройство для накатки ребер жесткости.
