Трубогиб KARBEND MB 30
Трубогиб KARBEND MB 30 это электромеханический профилегиб, предназначенный для выполнения гибки разного вида профиля: уголка, полосы, круглой и квадратной трубы, кругляка, тавра, двутавра, швеллера и квадрата по радиусу.
Технические характеристики
Диаметр валов | мм | 30 |
Диаметр верхнего ролика | мм | 118 |
Рабочая скорость | м/мин | 4 |
Мощность двигателя | кВт | 0,75 |
Габариты станка (ДхШхВ) | мм | 700х600х1400 |
Вес | кг | 250 |
Описание
Трубогиб KARBEND MB 30 это электромеханический профилегиб, предназначенный для выполнения гибки разного вида профиля: уголка, полосы, круглой и квадратной трубы, кругляка, тавра, двутавра, швеллера и квадрата по радиусу. Для осуществления гибки некоторых профилей необходимы специальные ролики.
Особенности трубогиба KARBEND MB 30:
- прочная рама изготовлена из стали;
- электропривод через редуктор с зубчатыми колесами;
- возможность работы, как в горизонтальном, так и в вертикальном положении;
- ролики и валы изготовлены из углеродистой стали, закалены и отшлифованы;
- в стандартную комплектацию входят боковые направляющие;
- 1 пара приводных нижних роликов;
- ручная подача верхнего ролика производится с помощью винта;
- на стандартных роликах можно выполнять гибку прутка, полосы, квадрата и прямоугольных профилей;
- стандартные ролики - это наборные кольца, которые можно подобрать для заготовок разной ширины;
- возможность приобретения дополнительных фасонных роликов для гибки швеллера, уголка, круглой трубы;
- имеет сертификаты соответствия европейским стандартам качества СЕ.
Стандартная комплектация трубогиба KARBEND MB 30:
- конструкция из стали;
- наборные ролики для гибки профильных труб, полосы, квадрата, кругляка;
- гибка в горизонтальном и вертикальном положениях;
- редуктор для привода зубчатый;
- привод на 2 нижних ролика;
- винт для подачи верхнего ролика;
- направляющие боковые;
- ролики и валы изготовлены из углеродистой стали (SAE 1050);
- валы и ролики термически обработаны и шлифованы.
Дополнительные опции трубогиба KARBEND MB 30:
- ролики направляющие угловые;
- ролики для гибки круглых труб;
- гибочные алюминиевые ролики «DELRIN»;
- устройство для скручивания квадрата (торсион);
- устройство для гибки завитков (волют);
- дополнительные направляющие для гибки швеллера, уголка, тавра, двутавра.
Изгибаемые заготовки
№ | Тип профиля | Размер, мм | Минимальный диаметр, мм | Примечания |
---|---|---|---|---|
1 | 50x10 20x6 | 600 300 | Стандартные ролики | |
2 | 80х15 30х6 | 700 400 | Стандартные ролики | |
3 | 30х30 10х10 | 900 200 | Стандартные ролики | |
4 | 30 10 | 900 200 | Дополнительные ролики | |
5 | Ø50х1,5 Ø25х1,5 | 1000 600 | Дополнительные ролики | |
6 | Ø50х3 Ø16х1,5 | 600 300 | Дополнительные ролики | |
7 | 50х30х3 40х20х2 | 1200 800 | Стандартные ролики | |
8 | 40х3 30х2 | 1200 800 | Стандартные ролики | |
9 | 40х40х5 40х40х5 | 600 400 | Дополнительные ролики | |
10 | 35х35х5 30х30х4 | 600 400 | Дополнительные ролики | |
11 | 50х6 20х3 | 600 400 | Дополнительные ролики | |
12 | 50х6 20х3 | 600 400 | Дополнительные ролики | |
13 | 50х6 20х3 | 600 400 | Дополнительные ролики |
Смотрите также:
Модельный ряд:
Модель | Ø валов, мм | Ø роликов, мм | Тип привода | Цена | |
---|---|---|---|---|---|

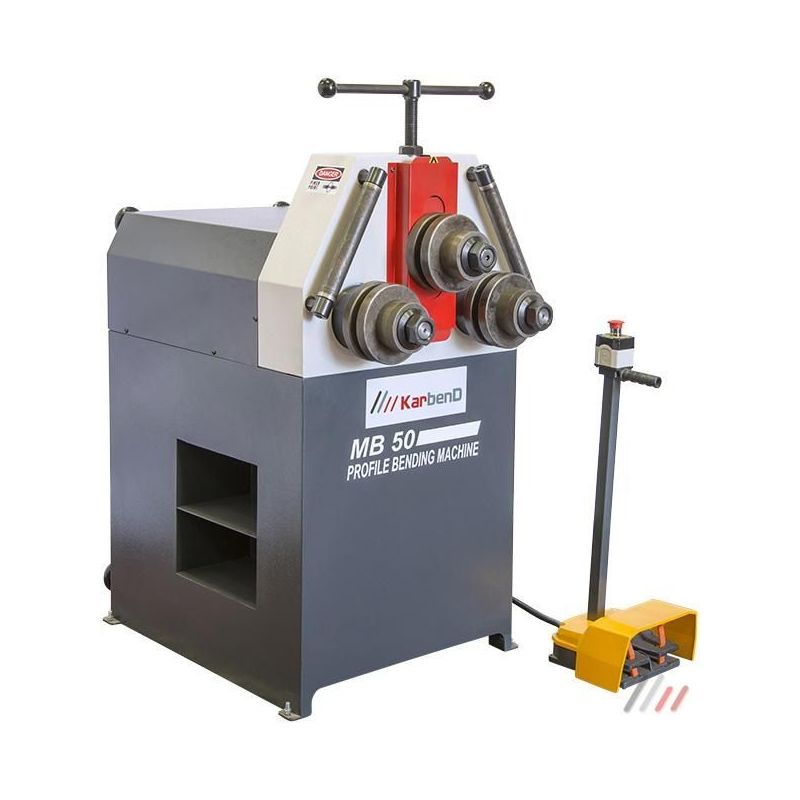

Трубогиб KARBEND MB 50 это электромеханический профилегиб, предназначенный для выполнения гибки разного вида профиля: уголка, полосы, круглой и квадратной трубы, кругляка, тавра, двутавра, швеллера и квадрата по радиусу. |
