Вертикально-сверлильный станок OPTIdrill DH 55G
Вертикально-сверлильный станок OPTIdrill DH 55G - сверхмощный станок производителя Optimum (Германия) предназначен для сверления глухих и сквозных отверстий, зенкования, нарезания резьбы в деталях из чугуна, стали, алюминия и других твердых металлов. Максимальный диаметр сверления составляет 50 мм.
Технические характеристики
Производитель | Optimum |
Мощность | 2.2 кВт |
Напряжение | 400 В |
Реверс | да |
Мах ø сверления | 50 мм |
Мах ø глубокого сверления | 45 мм |
Посадочное отверстие шпинделя | КМ4 |
Автоматическая подача шпинделя | 0,1 - 0,2 мм/об |
Max расстояние от шпинделя до стола | 750 мм |
Вылет оси шпинделя | 405 мм |
Перемещение пиноли | 200 мм |
Частота вращения | 45-2000 (50 Гц), 54-2400 (60 Гц) об/мин |
Количество скоростей | 8/2 |
Частота вращения шпинделя, min | 45 об/мин |
Частота вращения шпинделя, max | 2000 об/мин |
Размер T-образных пазов на столе | 18 мм |
Тип Т-образных пазов | 3 параллельные |
Мах расстояние от шпинделя до основания | 1300 мм |
Размер основания | 910х600 мм |
Диаметр колонны | 200 мм |
Размер стола | 600х600 мм |
Наклон стола | ± 90 ° |
Размер рабочей зоны основания станка | 570х515 мм |
Поворот стола | 360 ° |
Вес | 930 кг |
Вес (брутто) | 1017 кг |

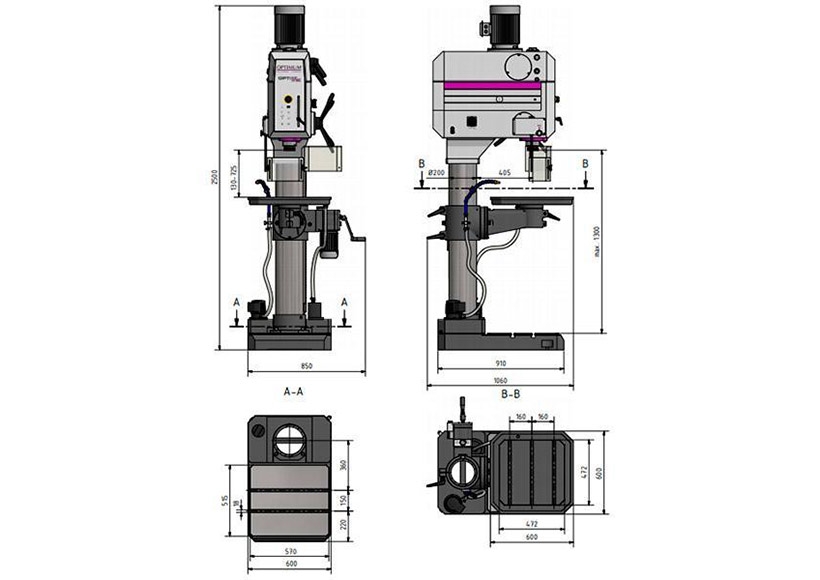

Габариты (Д*Ш*В) | 1060x850x2500 мм |
Габариты упаковки (Д*Ш*В) | 2620х870х1290 мм |
Описание
Вертикально-сверлильный станок OPTIdrill DH 55G - сверхмощный станок производителя Optimum (Германия) предназначен для сверления глухих и сквозных отверстий, зенкования, нарезания резьбы в деталях из чугуна, стали, алюминия и других твердых металлов. Максимальный диаметр сверления составляет 50 мм. Данный станок применяется в цехах промышленных предприятий и небольших ремонтных мастерских.

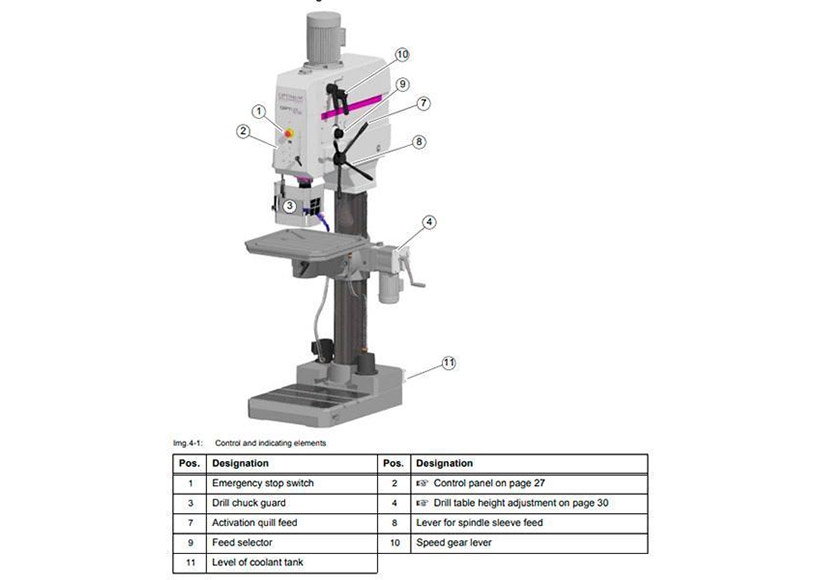

Особенности вертикально-сверлильного станка OPTIdrill DH 55G:
- монолитная тяжелая конструкция;
- высокая производительность и точность обработки;
- цельнолитое основание станка усилено ребрами жесткости;
- колонна из чугуна с толстыми стенками обеспечивает высокую устойчивость и виброзащиту;
- крупногабаритный высокоточный рабочий стол размером 600х600 мм имеет Т-образные параллельные пазы и канал отвода охлаждающей жидкости, поворачивается на 360°, наклоняетсся в обе стороны на угол ±90°;
- предусмотрен механизм подъема поворотного стола с электроприводом;
- станок имеет функцию нарезания резьбы;

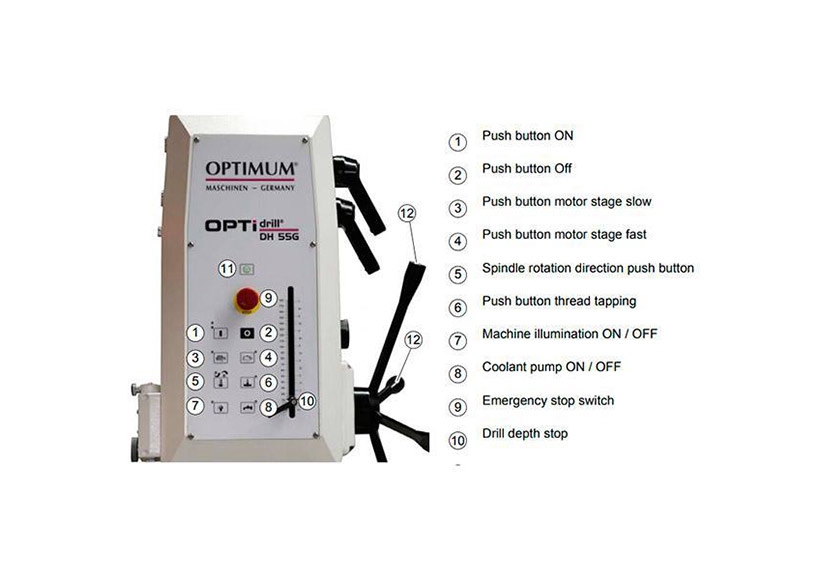

- простое, удобное и понятное электронное управление 24В;
- мембранная клавиатура обладает водостойкостью, легко очищается от грязи;
- мощность шпинделя 2,2 кВт, максимальная частота вращения до 2000 об/мин;
- имеется ограничитель глубины сверления;
- для максимальной защиты оператора защитный экран с концевым выключателем регулируются по высоте;
- автоматическая смазка коробки скоростей масляным насосом;
- в сверлильную головку встроен станочный светильник с галогенной лампой;
- в качестве дополнительной опции возможна установка ножной педали, с помощью которой переключается направление вращения шпинделя и нарезание резьбы;
- легкое снятие системы подачи СОЖ и бачка для СОЖ с целью замены жидкости охлаждения;
- имеется фильтр для очистки СОЖ от попадания стружки.
Стандартная комплектация вертикально-сверлильного станка OPTIdrill DH 55G:
- оправка переходная МК 4/B16;
- патрон быстрозажимной 1-16 мм.
