Вертикально-сверлильный станок OPTIdrill DH 45G
Вертикально-сверлильный станок OPTIdrill DH 45G - сверхмощный станок с ручной подачей пиноли производителя Optimum (Германия) предназначен для сверления глухих и сквозных отверстий, зенкования, нарезания резьбы в деталях из чугуна, стали, алюминия и других твердых металлов. Максимальный диаметр сверления составляет 45 мм.
Технические характеристики
Производитель | Optimum |
Мощность | 2.2 кВт |
Напряжение | 400 В |
Реверс | да |
Мах ø сверления | 45 мм |
Мах ø глубокого сверления | 35 мм |
Посадочное отверстие шпинделя | КМ4 |
Автоматическая подача шпинделя | 0,1 - 0,2 мм/об |
Max расстояние от шпинделя до стола | 740 мм |
Вылет оси шпинделя | 350 мм |
Перемещение пиноли | 170 мм |
Частота вращения | 90-1520 (50 Гц), 110-1820 (60 Гц) об/мин |
Количество скоростей | 8 |
Частота вращения шпинделя, min | 90 об/мин |
Частота вращения шпинделя, max | 1520 об/мин |
Размер T-образных пазов на столе | 18 мм |
Тип Т-образных пазов | 3 параллельные |
Мах расстояние от шпинделя до основания | 1210 мм |
Размер основания | 480 x 755 мм |
Диаметр колонны | 150 мм |
Размер стола | 530 x 530 мм |
Наклон стола | ± 90 ° |
Размер рабочей зоны основания станка | 445 x 435 мм |
Поворот стола | 360 ° |
Вес | 515 кг |
Вес (брутто) | 600 кг |
Габариты (Д*Ш*В) | 880x595x2445 мм |
Габариты упаковки (Д*Ш*В) | 990х550х2240 мм |
Описание
Вертикально-сверлильный станок OPTIdrill DH 45G - сверхмощный станок с ручной подачей пиноли производителя Optimum (Германия) предназначен для сверления глухих и сквозных отверстий, зенкования, нарезания резьбы в деталях из чугуна, стали, алюминия и других твердых металлов. Максимальный диаметр сверления составляет 45 мм. Данный станок применяется в цехах промышленных предприятий и небольших ремонтных мастерских.
Особенности вертикально-сверлильного станка OPTIdrill DH 45G:
- высокая производительность, надежная тяжелая конструкция, точность обработки;
- колонна с толстыми стенками обеспечивает высокую устойчивость и виброзащиту;
- цельнолитое основание усилено ребрами жесткости;
- крупногабаритный высокоточный рабочий стол размером 530х530 мм имеет Т-образные параллельные пазы и канал отвода охлаждающей жидкости;
- сверлильный стол поворачивается на 360°, наклон стола ±90°;
- ручная подача пиноли;
- станок имеет функцию нарезания резьбы;

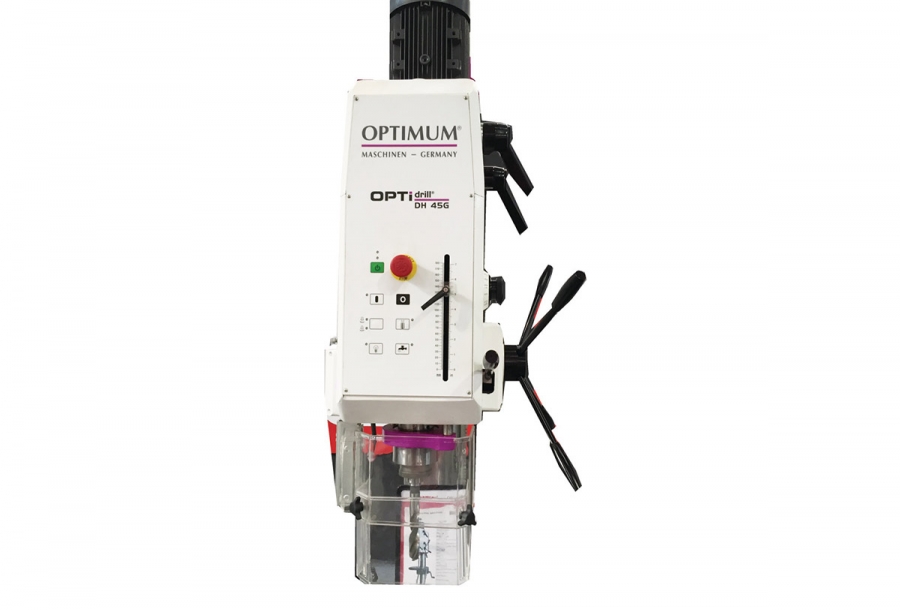

- простое, удобное и понятное электронное управление 24В;
- мембранная клавиатура обладает водостойкостью, легко очищается от грязи;
- мощность шпинделя 2,2 кВт, максимальная частота вращения до 1520 об/мин;
- имеется ограничитель глубины сверления;
- для максимальной защиты оператора защитный экран с концевым выключателем регулируются по высоте;
- автоматическая смазка коробки скоростей масляным насосом;
- в сверлильную головку встроен станочный светильник с галогенной лампой;
- в качестве дополнительной опции возможна установка ножной педали, с помощью которой переключается направление вращения шпинделя и нарезание резьбы;
- легкое снятие системы подачи СОЖ и бачка для СОЖ с целью замены жидкости охлаждения;
- имеется кнопка аварийного отключения станка.
Стандартная комплектация вертикально-сверлильного станка OPTIdrill DH 45G:
- оправка переходная МК 4/B16;
- патрон быстрозажимной 1-16 мм;
- инструмент рабочий.
