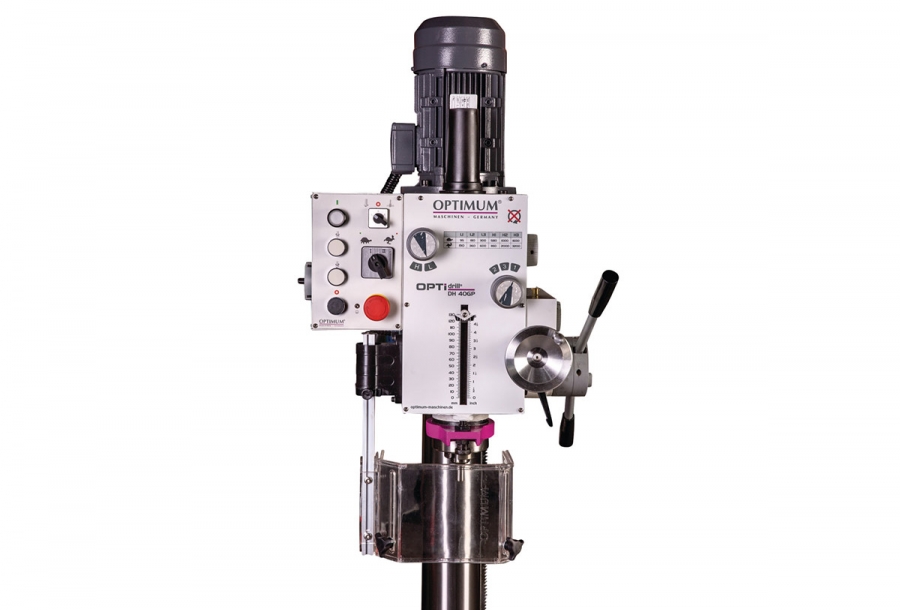

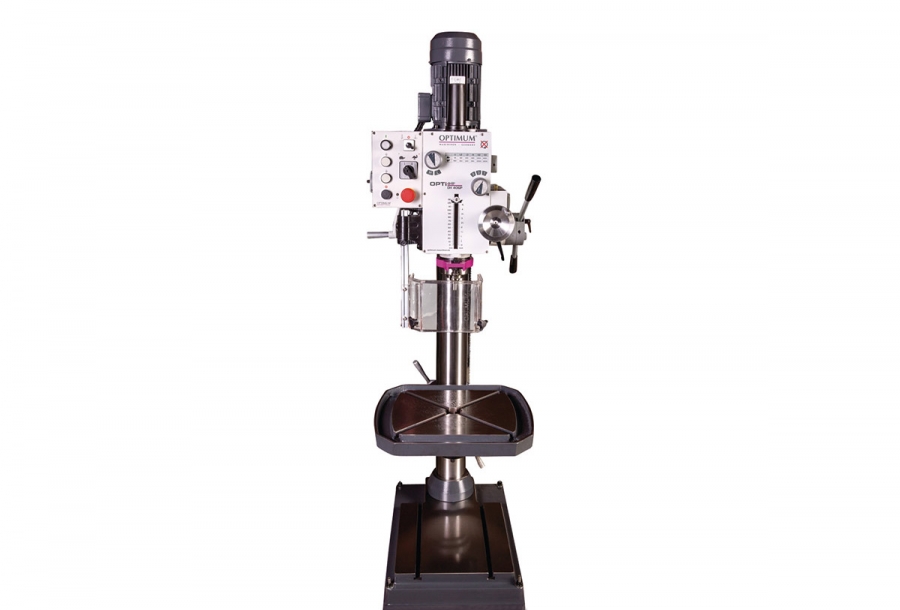

Вертикально-сверлильный станок OPTIdrill DH 40GP
Вертикально-сверлильный станок OPTIdrill DH 40GP - цельнолитой станок с автоматической подачей пиноли производителя Optimum (Германия), предназначенный для сверления глухих и сквозных отверстий, зенкования, нарезания резьбы в деталях из чугуна, стали, алюминия и других твердых металлов. Максимальный диаметр сверления составляет 32 мм.
Технические характеристики
Производитель | Optimum |
Мощность | 1.1 кВт |
Напряжение | 400 В |
Реверс | да |
Мах ø сверления | 32 мм |
Мах ø глубокого сверления | 25 мм |
Посадочное отверстие шпинделя | КМ4 |
Автоматическая подача шпинделя | 0,1-0,26 мм/об |
Max расстояние от шпинделя до стола | 715 мм |
Вылет оси шпинделя | 297 мм |
Перемещение пиноли | 120 мм |
Количество скоростей | 6/2 (двигателя) |
Частота вращения шпинделя, min | 95 об/мин |
Частота вращения шпинделя, max | 3200 об/мин |
Размер T-образных пазов на столе | 14 мм |
Тип Т-образных пазов | диагональ |
Мах расстояние от шпинделя до основания | 1180 мм |
Размер основания | 650x450 мм |
Диаметр колонны | 115 мм |
Размер стола | 500x460 мм |
Наклон стола | ± 90 ° |
Размер рабочей зоны основания станка | 640x450 мм |
Поворот стола | 360 ° |
Вес | 335 кг |
Вес (брутто) | 350 кг |

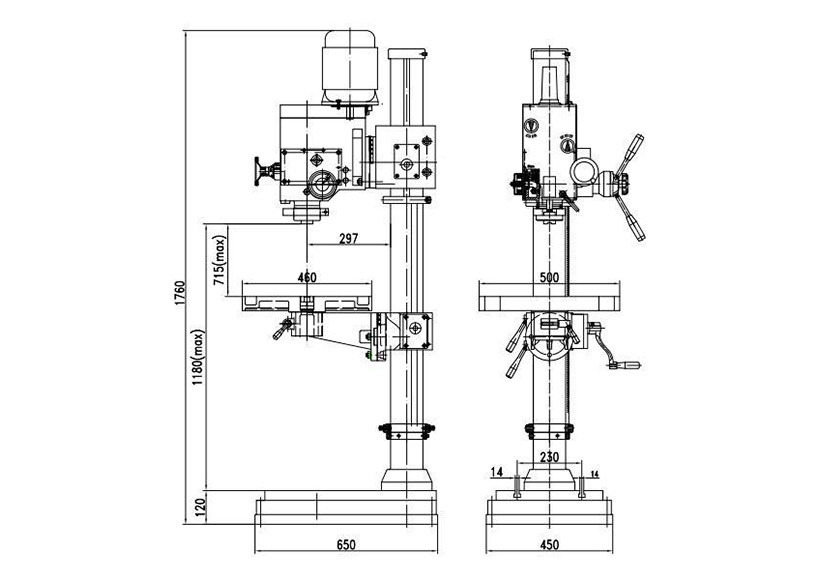

Габариты (Д*Ш*В) | 700x590x1760 мм |
Габариты упаковки (Д*Ш*В) | 760х730х1850 мм |
Описание
Вертикально-сверлильный станок OPTIdrill DH 40GP - цельнолитой станок с автоматической подачей пиноли производителя Optimum (Германия), предназначенный для сверления глухих и сквозных отверстий, зенкования, нарезания резьбы в деталях из чугуна, стали, алюминия и других твердых металлов. Максимальный диаметр сверления составляет 32 мм. Данный станок применяется в цехах промышленных предприятий и небольших ремонтных мастерских.
Особенности вертикально-сверлильного станка OPTIdrill DH 40GP:
- тяжелое исполнение, высокая производительность и точность обработки, надежная конструкция;
- литая колонна из чугуна с толстыми стенками обеспечивает высокую устойчивость и виброзащиту;
- крупногабаритная массивная опорная плита с пазами усилена ребрами жесткости;
- основание станка можно использовать как рабочую поверхность для обработки высоких заготовок;
- высокоточный рабочий стол размером 500x460 мм имеет Т-образные диагональные пазы и канал отвода охлаждающей жидкости;
- сверлильный стол поворачивается на 360°, наклон стола на ± 90°;
- станок снабжен функцией нарезания резьбы;
- полированные шестерни, работающие в масляной ванне обеспечивают высокую плавность хода;
- стол и сверлильная головка регулируются по высоте;
- автоматическая подача пиноли;
- простое, удобное и понятное управление;
- станок оснащен промышленным двухскоростным электродвигателем;
- мощность шпинделя 1,1 кВт, 12 скоростей, широкий диапазон частот вращения, максимальная частота 3200 об/мин;
- наличие ограничителя глубины сверления;
- на станке имеется муфта переключения, с помощью которой осуществляется переход с «грубой» ручной подачи на точную ручную;
- для максимальной защиты оператора защитный экран с концевым выключателем регулируются по высоте.
Стандартная комплектация вертикально-сверлильного станка OPTIdrill DH 40GP:
- рабочий инструмент;
- патрон быстрозажимной 1-16 мм;
- оправка переходная МК 4/B 16.
