Вертикально-сверлильный станок OPTIdrill DH 40CTP
Вертикально-сверлильный станок OPTIdrill DH 40CTP – это универсальный станок с приводом подачи пиноли производителя Optimum (Германия), предназначенный для фрезерования, сверления глухих и сквозных отверстий, зенкования, нарезания резьбы в деталях из чугуна, стали, алюминия и других твердых металлов. Максимальный диаметр сверления составляет 32 мм.
Технические характеристики
Производитель | Optimum |
Мощность | 1.1 кВт |
Напряжение | 400 В |
Реверс | да |
Мах ø сверления | 32 мм |
Мах ø глубокого сверления | 28 мм |
Посадочное отверстие шпинделя | КМ4 |
Автоматическая подача шпинделя | 0,10 - 0,18 - 0,26 мм/об |
Max расстояние от шпинделя до стола | 600 мм |
Вылет оси шпинделя | 278 мм |
Перемещение пиноли | 120 мм |
Количество скоростей | 12 |
Частота вращения шпинделя, min | 95 об/мин |
Частота вращения шпинделя, max | 3200 об/мин |
Размер T-образных пазов на столе | 14 мм |
Тип Т-образных пазов | 3 параллельные |
Мах расстояние от шпинделя до основания | 1180 мм |
Размер основания | 650x450 мм |
Диаметр колонны | 115 мм |
Размер стола | 210x730 мм |
Наклон стола | нет ° |
Размер рабочей зоны основания станка | 375x495 мм |
Поворот стола | 360 ° |
Вес | 350 кг |
Вес (брутто) | 370 кг |

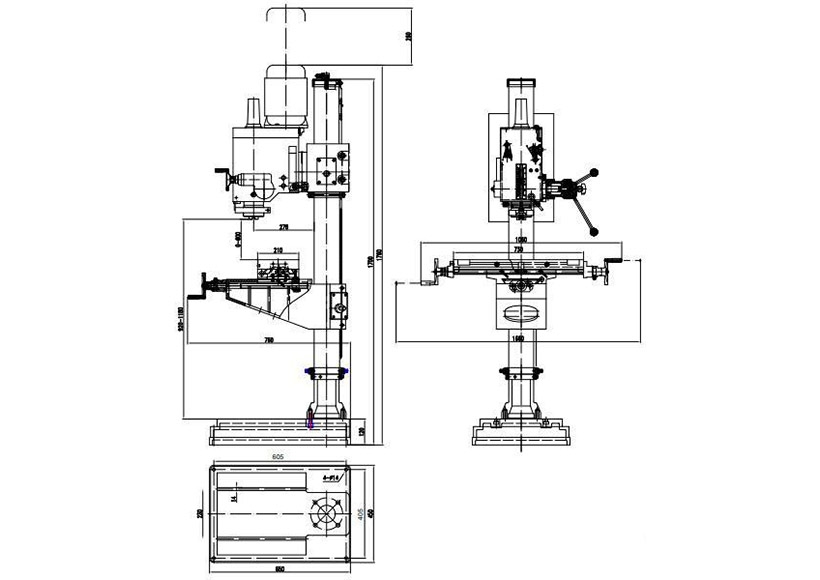

Габариты (Д*Ш*В) | 1060x760x1760 мм |
Габариты упаковки (Д*Ш*В) | 950x760x1890 мм |
Описание
Вертикально-сверлильный станок OPTIdrill DH 40CTP – это универсальный станок с приводом подачи пиноли производителя Optimum (Германия), предназначенный для фрезерования, сверления глухих и сквозных отверстий, зенкования, нарезания резьбы в деталях из чугуна, стали, алюминия и других твердых металлов. Максимальный диаметр сверления составляет 32 мм. Данный станок применяется в цехах промышленных предприятий и небольших ремонтных мастерских.

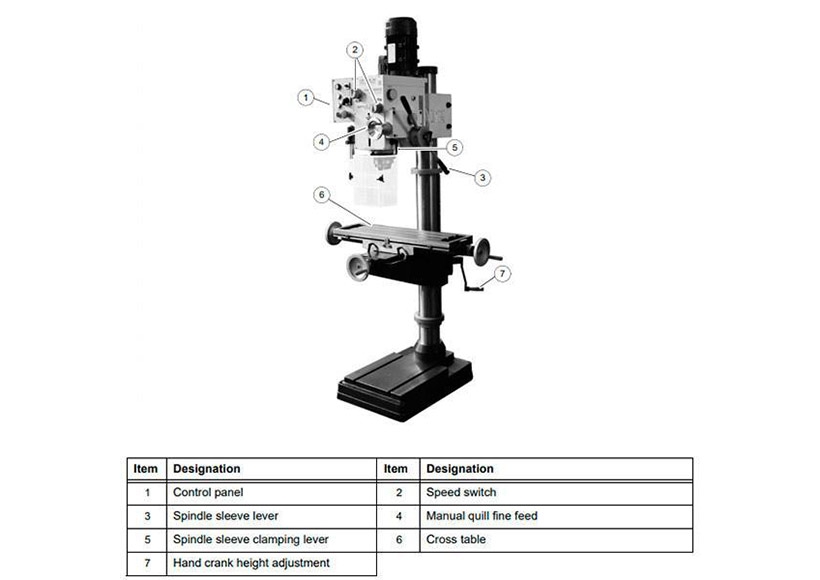

Особенности вертикально-сверлильного станка OPTIdrill DH 40CTP:
- тяжелая цельнолитая конструкция, высокая производительность и точность;
- большой координатный неразъемный стол размером 210x730 мм имеет встроенную продольную измерительную линейку, регулируется с помощью 3-х маховиков;
- тяжелую опорную плиту можно использовать как рабочую поверхность для обработки высоких заготовок;
- координатный стол снабжен регулируемыми концевыми упорами;
- станок оснащен 2-ух ступенчатым промышленным электродвигателем;
- сверлильный стол поворачивается на 360°;
- автоматическая подача пиноли;
- наличие функции нарезания резьбы;
- простое, удобное и понятное управление станком;
- с помощью регулируемых клиньев осуществляется точная настройка направляющих стола;
- мощность шпинделя 1,1 кВт, широкий диапазон вращения по/против часовой стрелки, максимальная частота вращения до 3200 об/мин;
- станок оборудован ограничителем глубины сверления;
- шлифованные зубчатые колеса, которые работают в масляной ванне, обеспечивают плавность хода;

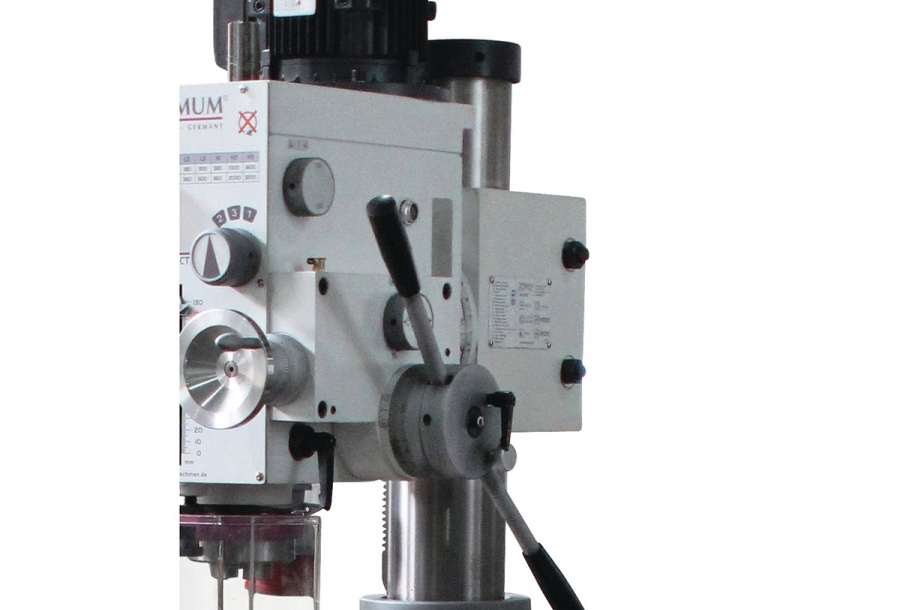

- поворот шпиндельной бабки с зубчатым редуктором выполняется на угол ± 45°, возможна регулировка высоты стола и шпиндельной бабки.
Стандартная комплектация вертикально-сверлильного станка OPTIdrill DH 40CTP:
- сухари Т-образных пазов;
- патрон сверлильный с зубчатым венцом 1-13 мм/B 18;
- оправка зажимная МК 4/ МК 3;
- оправка переходная МК 4/B 16;
- инструмент рабочий.
