Вертикально-сверлильный станок OPTIdrill B 50GSM
Вертикально-сверлильный станок OPTIdrill B 50GSM - мощный тяжелый станок с автоматической подачей пиноли производителя Optimum (Германия) предназначен для сверления глухих и сквозных отверстий, зенкования, нарезания резьбы в деталях из чугуна, стали, алюминия и других твердых металлов. Максимальный диаметр сверления составляет 50 мм.
Технические характеристики
Производитель | Optimum |
Мощность | 2.4 кВт |
Напряжение | 400 В |
Реверс | да |
Мах ø сверления | 50 мм |
Мах ø глубокого сверления | 45 мм |
Посадочное отверстие шпинделя | КМ4 |

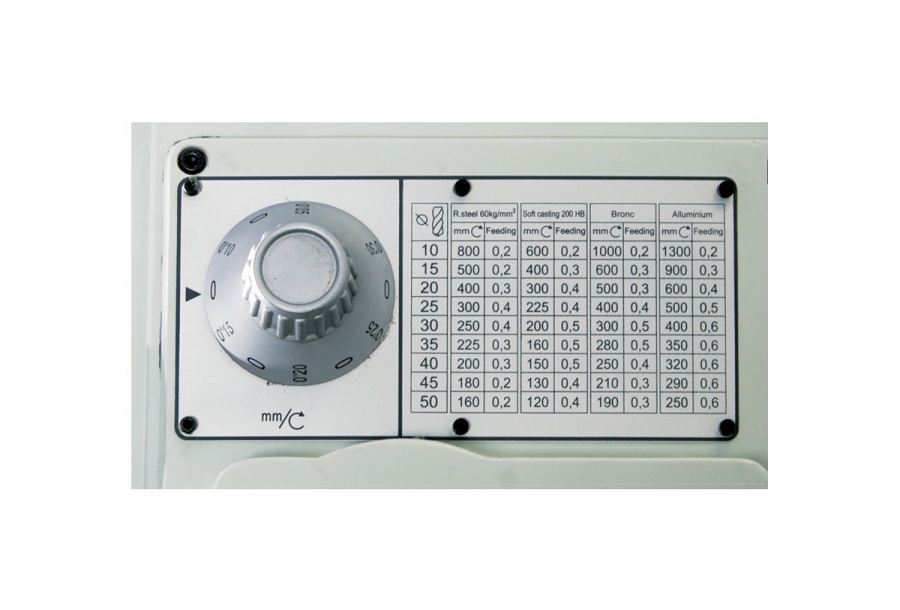

Автоматическая подача шпинделя | 0,05 -0,3 (6 скоростей) мм/об |
Max расстояние от шпинделя до стола | 800 мм |
Вылет оси шпинделя | 375 мм |
Перемещение пиноли | 230 мм |
Частота вращения | 54-2900 (50 Гц), 65-2580 (60 Гц) об/мин |
Количество скоростей | 18 |
Частота вращения шпинделя, min | 54 об/мин |
Частота вращения шпинделя, max | 2900 об/мин |
Размер T-образных пазов на столе | 18 мм |
Тип Т-образных пазов | диагональ |
Мах расстояние от шпинделя до основания | 1300 мм |
Размер основания | 865х610 мм |
Диаметр колонны | 200 мм |
Размер стола | 600x600 мм |
Наклон стола | ± 90 ° |
Размер рабочей зоны основания станка | 600x860 мм |
Поворот стола | ± 90 ° |
Вес | 950 кг |
Вес (брутто) | 1000 кг |

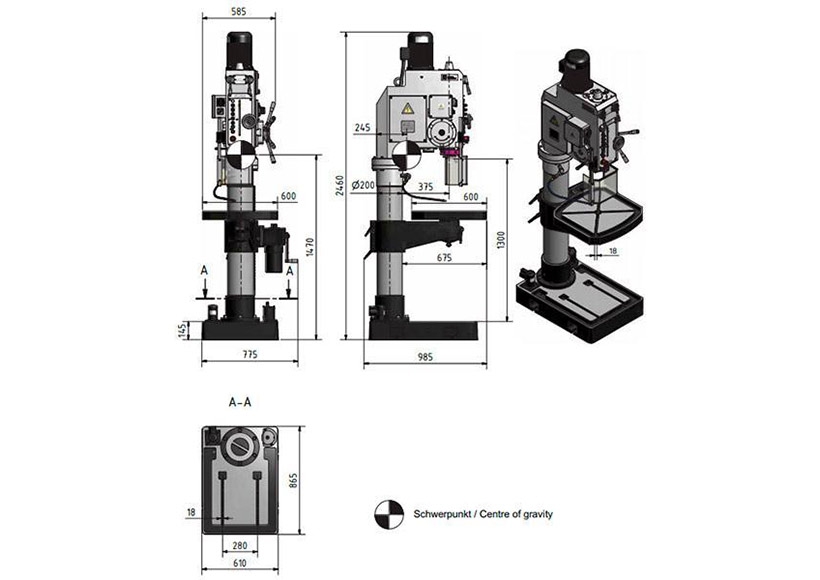

Габариты (Д*Ш*В) | 985x775x2460 мм |
Габариты упаковки (Д*Ш*В) | 1140x750x2580 мм |
Описание
Вертикально-сверлильный станок OPTIdrill B 50GSM - мощный тяжелый станок с автоматической подачей пиноли производителя Optimum (Германия) предназначен для сверления глухих и сквозных отверстий, зенкования, нарезания резьбы в деталях из чугуна, стали, алюминия и других твердых металлов. Максимальный диаметр сверления составляет 50 мм. Данный станок применяется в цехах промышленных предприятий и небольших ремонтных мастерских.
Особенности вертикально-сверлильного станка OPTIdrill B 50GSM:
- высокая производительность, надежная конструкция, точность обработки за счет шлифованного закаленного шпинделя;
- крупногабаритная массивная опорная плита с пазами усилена ребрами жесткости;
- литая колонна с толстыми стенками из чугуна обеспечивает высокую устойчивость и виброзащиту;
- большой высокоточный рабочий стол размером 600х600 мм имеет Т-образные параллельные пазы и канал для отвода охлаждающей жидкости;
- сверлильный стол поворачивается в стороны на ±90°, наклон стола на ±90°;
- имеется механизм подъема поворотного стола с помощью электропривода;
- наличие функции нарезания резьбы;
- высокая плавность хода обеспечивается полированными шестернями, которые работают в масляной ванне;
- простое, удобное и понятное управление станком;
- автоматическая подача пиноли;
- имеется автоматическая смазка масляным насосом коробки скоростей;
- станок оборудован промышленным 2-х скоростным электродвигателем;
- мощность шпинделя 2,4 кВт, максимальная частота вращения до 2900 об/мин;
- прямое/обратное вращение шпинделя;
- в стандартную комплектацию входит быстрозажимной патрон высокого качества;
- в сверлильную головку встроен станочный светильник с галогенной лампой 12 В;
- для максимальной защиты оператора защитный экран с концевым выключателем регулируются по высоте;
- наличие системы подачи СОЖ с фильтром очистки СОЖ от стружки;
- станок оснащен кнопкой аварийного отключения, которая установлена в отдельном месте.
Стандартная комплектация вертикально-сверлильного станка OPTIdrill B 50GSM:
- оправка переходная МК 4/B 16;
- гайки Т-образных пазов;
- патрон быстрозажимной 1-16 мм.
