Вертикально-сверлильный станок OPTIdrill B 24HV (220 В)
Вертикально-сверлильный станок OPTIdrill B 24HV (220 В) - усиленный станок с клиноременной передачей производителя Optimum (Германия), предназначенный для сверления глухих и сквозных отверстий, зенкования, нарезания резьбы в деталях из чугуна, стали, алюминия и других твердых металлов. Максимальный диаметр сверления составляет 20 мм.
Технические характеристики
Производитель | Optimum |
Мощность | 1.5 кВт |
Напряжение | 230 В |
Реверс | да |
Мах ø сверления | 20 мм |
Мах ø глубокого сверления | 18 мм |
Посадочное отверстие шпинделя | КМ2 |
Max расстояние от шпинделя до стола | 515 мм |
Вылет оси шпинделя | 165 мм |
Перемещение пиноли | 85 мм |
Количество скоростей | 4 |
Частота вращения шпинделя, min | 100 об/мин |
Частота вращения шпинделя, max | 5950 об/мин |
Размер T-образных пазов на столе | 14 мм |
Тип Т-образных пазов | Диагональ |
Мах расстояние от шпинделя до основания | 681 мм |
Размер основания | 300х447 мм |
Диаметр колонны | 85 мм |
Размер стола | 280х300 мм |
Поворот стола | 360 ° |
Вес | 96 кг |
Вес (брутто) | 122 кг |

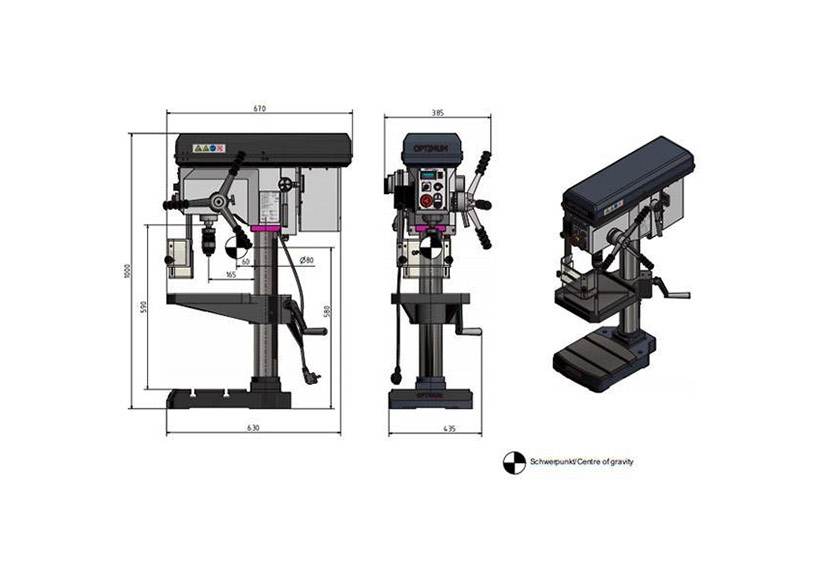

Габариты (Д*Ш*В) | 670x435x1000 мм |
Габариты упаковки (Д*Ш*В) | 755х440х1175 мм |
Описание
Вертикально-сверлильный станок OPTIdrill B 24HV (220 В) - усиленный станок с клиноременной передачей производителя Optimum (Германия), предназначенный для сверления глухих и сквозных отверстий, зенкования, нарезания резьбы в деталях из чугуна, стали, алюминия и других твердых металлов. Максимальный диаметр сверления составляет 20 мм. Данный станок применяется в цехах промышленных предприятий и небольших ремонтных мастерских.

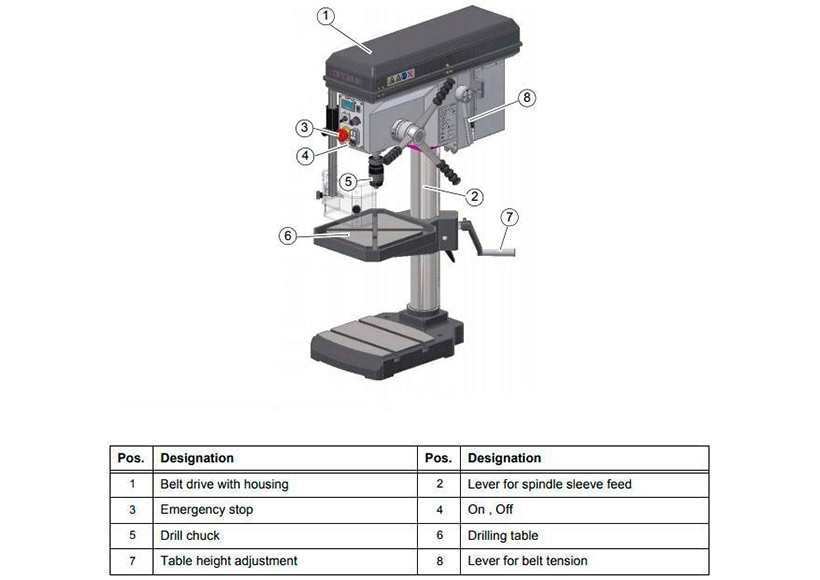

Особенности вертикально-сверлильного станка OPTIdrill B 24HV (220 В):
- высокая производительность и точность обработки, надежная конструкция;
- крупногабаритная массивная опорная плита с пазами усилена ребрами жесткости;
- колонна с толстыми стенками выполнена из чугуна, что обеспечивает высокую устойчивость и виброзащиту;
- высокоточный рабочий стол размером 280х300 мм имеет Т-образные пазы и канал отвода охлаждающей жидкости;
- сверлильный стол поворачивается на 360°;

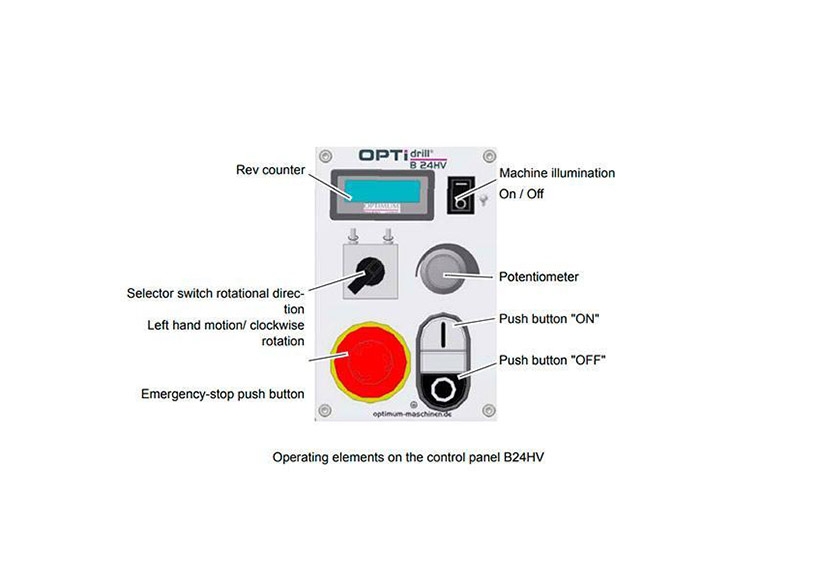

- простое, удобное и понятное управление станком;
- в корпусе станка установлен цифровой индикатор скорости;

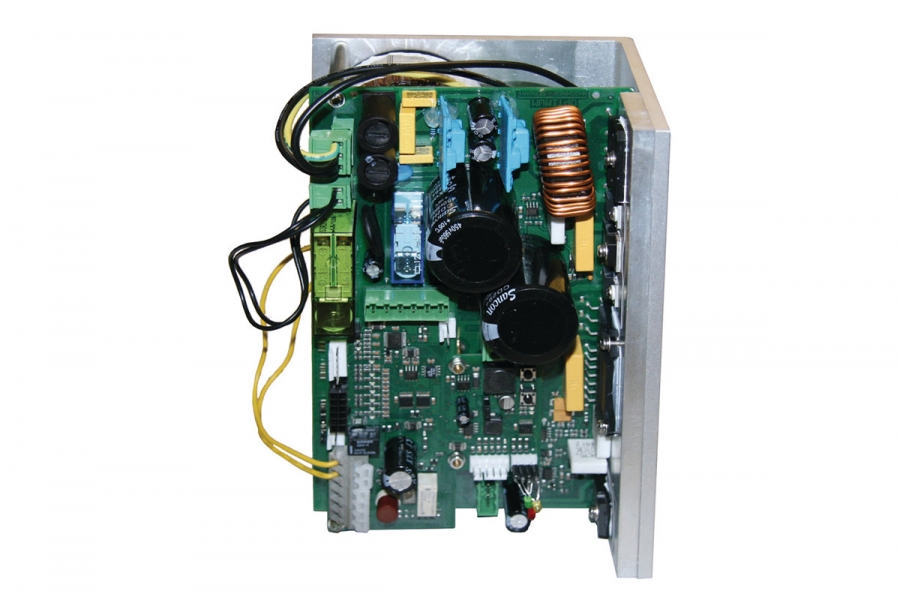

- станок оснащен мощным высокопроизводительным бесщеточным приводом;
- штурвал подачи пиноли выполнен из литого алюминия и имеет на рукоятках мягкие накладки;
- станок оснащен ограничителем глубины сверления;
- мощность шпинделя 1,5 кВт, максимальная частота вращения до 5950 об/мин;
- передача мощности от двигателя к шпинделю без потерь осуществляется через зубчатый клиновый ремень GATES и алюминиевые шкивы;
- прямое/обратное вращение шпинделя;
- шлифованная зубчатая передача обеспечивает плавный ход;
- пиноль шпинделя имеет радиальное биение до 0,015 мм;
- клиноременная передача и концевой выключатель снабжены защитным кожухом;
- имеется механизм натяжения клинового ремня;
- для максимальной защиты оператора защитный экран с концевым выключателем регулируются по высоте;
- в сверлильную головку встроен станочный светильник;
- станок оснащен кнопкой аварийного отключения станка.
Стандартная комплектация вертикально-сверлильного станка OPTIdrill B 24HV (220 В):
- гайки Т-образных пазов;
- патрон быстрозажимной 1-16 мм;
- оправка переходная МК 2/B 16.
