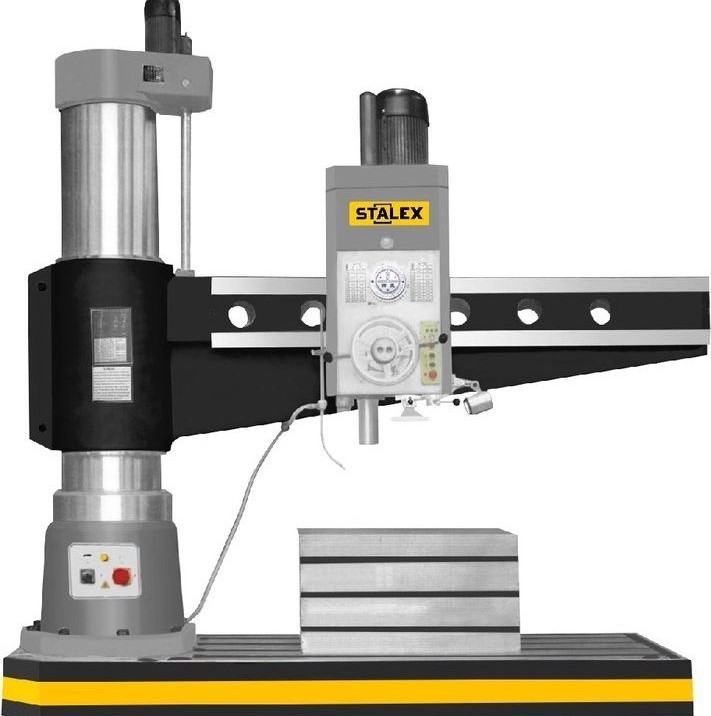

Станок радиально-сверлильный Stalex RD2500x80
Радиально-сверлильный станок Stalex RD2500x80 предназначен для сверления отверстий, растачивания, зенкерования, развертывания, нарезания резьбы в деталях среднего и крупного размера, изготовленных из металлов и полимерных материалов.
Технические характеристики
Макс. Ø сверло, сталь: | 80 мм |
Макс. Ø сверло, чугун: | 105 мм |
Макс. Ø растачивания, сталь / чугун: | 140 / 170 мм |
Макс. Ø резьбонарезания, сталь/чугун | М56/М64 |
Диаметр колонны: | 550 мм |
Расстояние между шпинделем и колонной (мин/макс): | 500-2500 мм |
Горизонтальное перемещение головки по консоли: | 1600 мм |
Расстояние между шпинделем и основанием (мин/макс): | 550- 2000 мм |
Вертикальное перемещение консоли: | 1000 мм |
Поворот консоли вокруг стойки, мм | 360° |
Рабочая зона стола (ДхШхВ): мм | 1000х800х650 |
Конус шпинделя: | MТ-6 |
Ход пиноли шпинделя: | 450 мм |
Диапазон вращения шпинделя,16 | 16-1250 об/мин |
Автоподача пиноли шпинделя,16 | 0,04-3,2 мм/об |
Макс. допустимый крутящий момент на шпинделе | 1568 Nm |
Макс. допустимое давление подачи шпинделя | 26500N/3500 кг |
Тип зажима: шпиндельной головки/колонны | гидравлика |
Мощность двигателя: | 7,5 кВт, |
Скорость подъема консоли: | 3,0 м/мин |
Мощность насоса СОЖ: | 0,12 кВт |
Мощность двигателя подъема | 3,0 кВт |
Мощность мотора гидравлики | 0,8 кВт |
Размер основания, мм | 3530х1400х300 мм |
Габаритные размеры (ДхШхВ): | 3730х1400х3790 мм |
Габаритные размеры упаковки(ДхШхВ) 2 шт.: | 3800х1600х2200/3800х1520х1500 мм |
Масса нетто/брутто: | 10 270/11 250 кг |
Описание
Радиально-сверлильный станок Stalex RD2500x80 предназначен для сверления отверстий, растачивания, зенкерования, развертывания, нарезания резьбы в деталях среднего и крупного размера, изготовленных из металлов и полимерных материалов.
Особенности радиально-сверлильного станка Stalex RD2500x80:
- основные узлы станка изготовлены из сталей и сплавов высокой прочности;
- консоль снабжена ребрами жесткости, которые позволяют минимизировать напряжения и отклонения;
- максимальный диаметр сверления составляет 105 мм, растачивания - 170 мм, диаметр нарезания резьбы: сталь - М56, чугун - М64;
- станок снабжен шпиндельной головкой с закаленными шлифованными шестернями, которые установлены на шлицевых валах;
- консоль имеет наклон ±45˚, поворот консоли осуществляется на 360˚;
- двигатель оснащен независимой системой защиты от перегрузок;
- спереди шпиндельной бабки расположено управление станком;
- в оборудовании применяются электрические компоненты фирм Siemens и Schneider electric;
- шпиндель, выполненный из высокоуглеродистой стали, имеет направляющий паз и усиленные подшипники;
- на станке имеется функция резьбонарезания;
- мощность привода шпинделя 7,5 кВт, частота вращения до 1250 об/мин;
- бак СОЖ с насосом находятся в основании станка;
- соответствует стандарту качества CE.
В стандартную комплектацию радиально-сверлильного станка Stalex RD2500x80 входят:
- рабочий стол;
- втулка переходная;
- комплект анкерных болтов;
- система подачи СОЖ;
- рабочая лампа;
- ящик с инструментами;
- руководство по эксплуатации станка.
