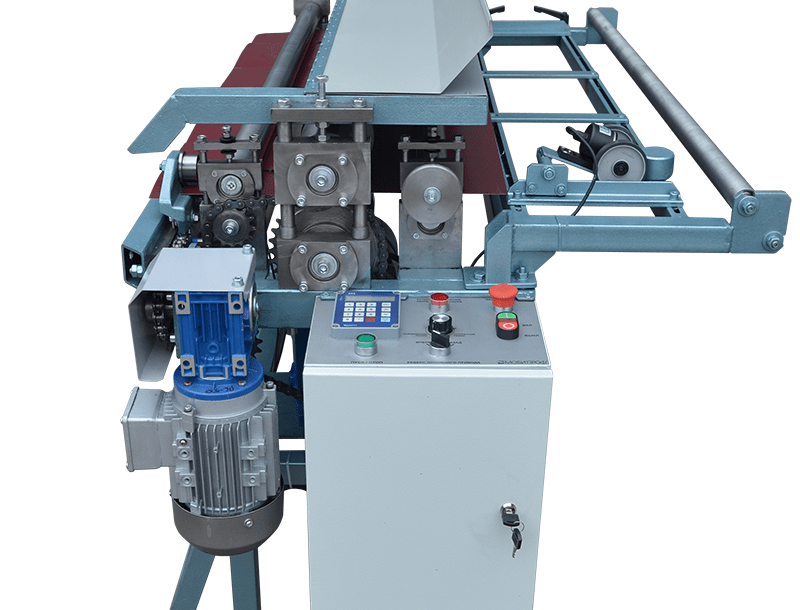

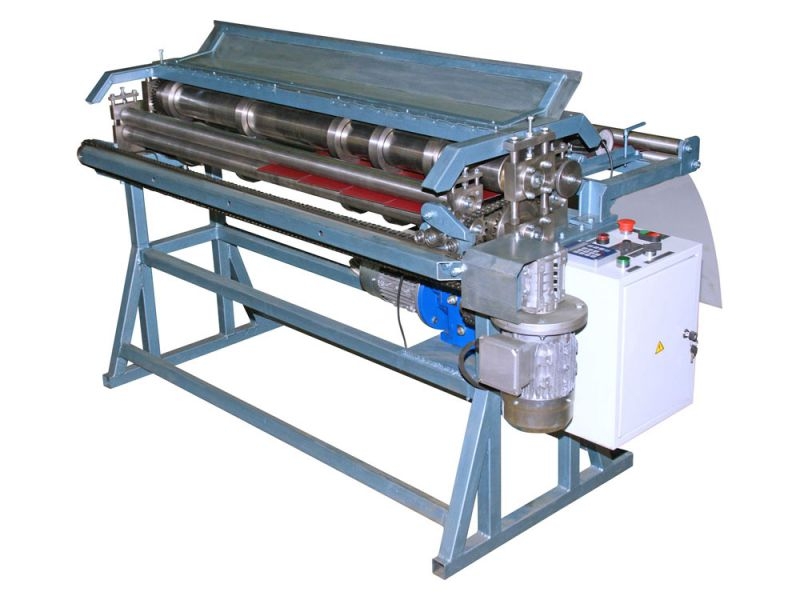

Станок продольно-поперечной резки СППР-1250/5-АСУ
Станок продольно-поперечной резки СППР-1250/5-АСУ это станок с автоматизированной системой управления производителя МОБИПРОФ (Россия), предназначенный для продольного и поперечного раскроя листового и рулонного металла на штрипсы максимальной шириной до 1250 мм и толщиной от 0,35 до 1,5 мм.
Технические характеристики
Скорость продольного реза, м/мин | 10 |
Толщина продольного реза, мм | 0,35 - 1,5 |
Скорость поперечного реза, м/мин | 3 |
Толщина поперечного реза, мм | до 1,5 |
Ширина обрабатываемого металла, мм | до 1250 |
Минимальная ширина реза, мм | 80 |
Длина продольного реза, мм | ∞ |
Количество устанавливаемых пар ножей | до 15 |
Потребляемая мощность, кВт | 0,75 |
Напряжение питания, В | 220 |
Размеры, ДхШхВ, мм | 1850х1000х1050 |
Масса, кг | 350 |
Описание
Станок продольно-поперечной резки СППР-1250/5-АСУ это станок с автоматизированной системой управления производителя МОБИПРОФ (Россия), предназначенный для продольного и поперечного раскроя листового и рулонного металла на штрипсы максимальной шириной до 1250 мм и толщиной от 0,35 до 1,5 мм. Конструкция станка позволяет нарезать заготовки необходимой ширины и длины. С помощью роликового ножа с электроприводом выполняется поперечная резка. Станок продольно-поперечной резки одинаково востребован как в единичном, так и в мелкосерийном и серийном производстве.
Отличительные особенности и преимущества станка продольно-поперечной резки СППР-1250/5-АСУ:
- компактные размеры станка позволяют использовать его даже на небольших производственных площадях;
- программа раскроя металла задается с помощью пульта управления на блоке АСУ (автоматическая система управления). Также станок может быть переведен на ручное управление для выполнения поперечного реза;
- для контроля длины разрезаемого металла станок оснащен датчиком длины (энкодером), который передает данные на АСУ;
- станок имеет электрический привод с потребляемой мощностью 0,75 кВт;
- простая и быстрая перенастройка ножей на необходимую ширину полосы выполняется путем фиксации ножей в двухсторонней лыске на валу с помощью стопорных винтов;
- дисковые ножи с двухсторонней заточкой изготовлены из закаленной инструментальной стали, что гарантирует их долгий срок службы;
- высокая скорость раскроя металла: продольного – до 10 м/мин., поперечного – до 3 м/мин.;
- быстрая настройка перехлеста ножей в зависимости от вида разрезаемого материала, его толщины и количества ножей осуществляется с помощью регулировочного винта, поднимающего и опускающего подушки подшипниковых опор;
- идеальная соосность валов обеспечивается их размещением в едином корпусе;
- количество пар дисковых ножей зависит от вида металла и его толщины;
- высокое качество и точность реза достигается с помощью валов увеличенного диаметра – 90 мм;
- два вала, расположенные после блока продольной резки, оказывают дополнительное усилие для протягивания металла и не позволяют ему смещаться при выполнении поперечной резки;
- быстрая перенастройка на другой размер с одновременной его жесткой фиксацией обеспечивается специальной конструкцией крепления ножа на валу;
- направляющие регулируются по ширине;
- до 15 пар устанавливаемых ножей;
- возможность установки устройства для нанесения защитной пленки на металл (опция).

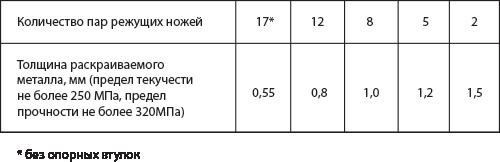

Зависимость максимальной толщины реза от количества применяемых ножей
Стандартная комплектация станка продольно-поперечной резки СППР-1250/5-АСУ:
- станок с АСУ;
- нож поперечной резки;
- комплект из 5-ти пар дисковых ножей.
Дополнительные опции станка продольно-поперечной резки СППР-1250/5-АСУ:
- комплект из 2 штук дисковых ножей для выполнения продольной резки;
- комплект из 2 штук узких дисковых ножей для выполнения продольной резки полос шириной меньше 80 мм;
- устройство для нанесения защитной плёнки на металл.
