Ленточнопильный станок ARG 520 DC CF-NC Automat

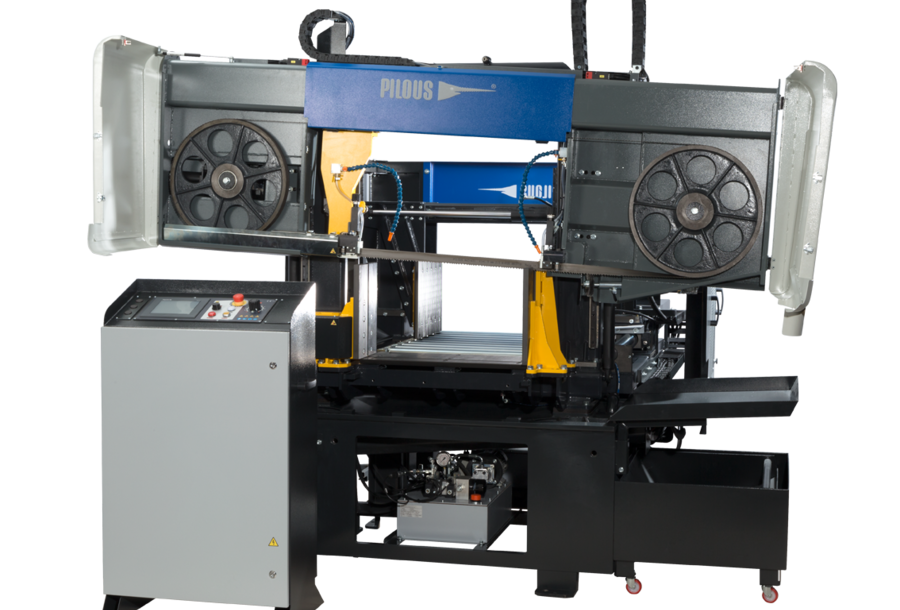

Станок ленточнопильный ARG 520 DC CF-NC Automat это автоматический двухколонный станок портального типа с управлением ЧПУ, предназначенный для пиления заготовок с большим сплошным сечением, труднообрабатываемых материалов, а также больших серий заготовок в условиях беспрерывного производства.
Технические характеристики
90° | |
520 | |
500 | |
700 x 480 |
Главный двигатель | 400 В / 50 Гц / 4 кВт |
Мотор помпы СОЖ | 400 В / 50 Гц / 0.12 кВт |
Мотор гидростанции | 400 В / 50 Гц / 1 кВт |
Серводвигатель | 400 В / 50 Гц / 4.5 кВт |
Скорость подачи заготовок | 1,6 / 2,5 / 3 м/мин |
Скорость пилы | 15 – 90 м/мин |
Высота стола тисков | 920 мм |
Объем бака гидросистемы | 26л (ISO 6743/4 – HM) |
Объем бака СОЖ | 35 л |
Габаритные размеры (мин.) | 3200 х 2500 х 3000 мм |
Габаритные размеры (макс.) | 3880 х 2770 х 3630 мм |
Вес станка | 3100 кг |
Описание
Станок ленточнопильный ARG 520 DC CF-NC Automat это автоматический двухколонный станок портального типа с управлением ЧПУ, предназначенный для пиления заготовок с большим сплошным сечением, труднообрабатываемых материалов, а также больших серий заготовок в условиях беспрерывного производства.
Особенности ленточнопильного станка ARG 520 DC CF-NC Automat:
- станок оборудован высокопроизводительной гидравлической станцией, с помощью которой осуществляется зажим тисков и прижим заготовки, подъем и перемещение рамы в процессе резки;
- благодаря массивной жесткой конструкции пильной рамы и несущим элементам, изготовленным из серого чугуна, обеспечивается максимальная жесткость станка, устойчивость к вибрации, максимальная точность резки и подачи;
- твердосплавные трехсторонние направляющие пилы и шкивы большого диаметра обеспечивают точность распила и повышают стойкость инструмента в несколько раз;
- проверенные комплектующие и надежная конструкция узлов гарантируют длительный срок службы станка;

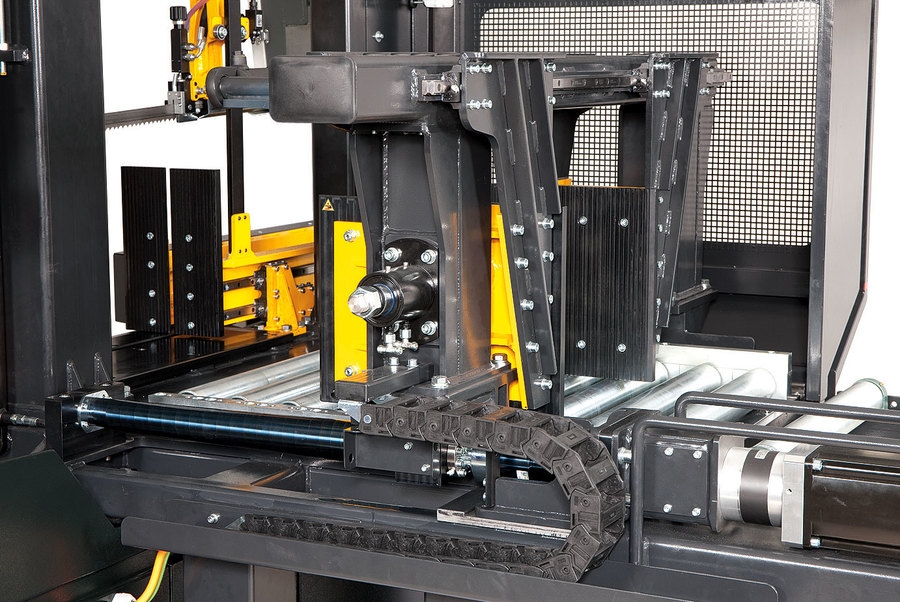

- сервопривод с планетарным редуктором обеспечивает точную и быструю подачу заготовок;
- работа станка в 3-х режимах: автоматическом, ручном и полуавтоматическом;
- на станке возможно распиливать заготовки только под прямым углом;
- ленточнопильное полотно имеет размер 41х1,3 мм и позволяет обрабатывать разные виды материалов с большим сечением, в том числе инструментальные и нержавеющие стали;

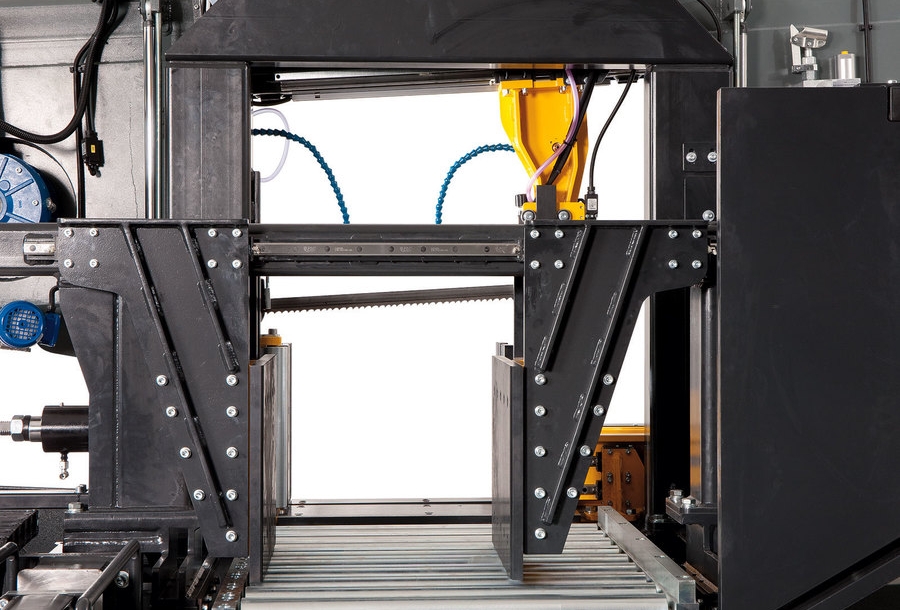

- полноходные зажимные тиски, расположенные по обеим сторонам от реза гарантируют надежную фиксацию заготовки;

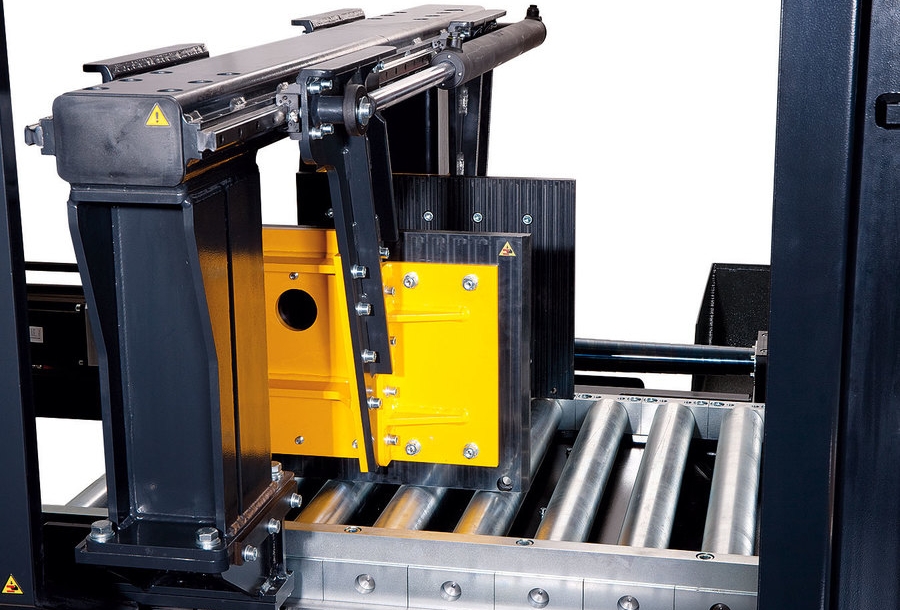

- подвижные и неподвижные тиски раскрываются на 15 мм от заготовки, благодаря чему обеспечивается ее точная подача без смещения в процессе распила;
- подающая зона станка оснащена специальными стальными роликами, обеспечивающими удобную установку и перемещение больших тяжеловесных заготовок;
- массивные узлы крепления рамы и механизма поворота, габаритная тумба, а также большая загрузочная зона стола обеспечивают точную и стабильную работу станка при обработке даже самых больших заготовок;
- регулирование усилия зажима;
- направляющие блоки снабжены автоматической системой регулировки подачи в процессе пиления;
- длина единичного хода тисков составляет максимально 600 мм;
- наличие частотного преобразователя вращения пилы с возможностью плавного регулирования скорости резания (от 15 до 90 м/мин);
- возможность выбора скорости подачи заготовок: 27, 42, 50 мм в секунду;
- управление всеми функциями станка с помощью ЧПУ, возможно записать больше 60 программ резки;

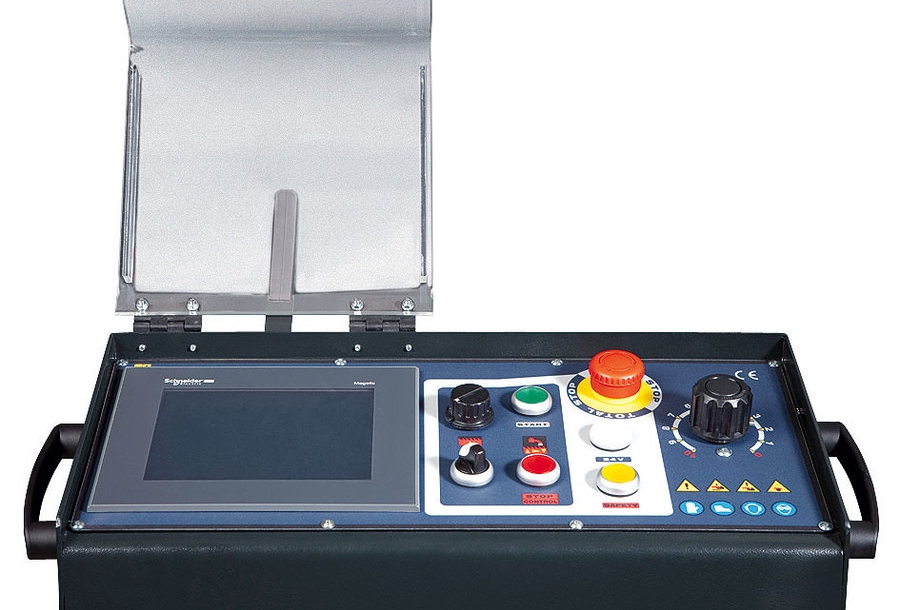

- поворотный пульт управления оборудован большим сенсорным цветным дисплеем;
- электрические и гидравлические элементы управления, расположенные на поворотном пульте упрощают использование станка;
- зона обработки имеет светодиодную подсветку.
Дополнительные опции ленточнопильного станка ARG 520 DC CF-NC Automat:
- частотный преобразователь, позволяющий регулировать скорость вращения пилы (от 15 до 110 м в минуту);
- светодиодная лампа для освещения зоны резки;
- смазка масляным туманом режущей кромки пилы;
- индикатор натяжения ленточной пилы;
- раздающий лоток, являющийся продолжением стола станка. При обработке крупной серии позволяет скатываться отрезанным заготовкам в контейнер;
- электропривод BG увеличенной мощности для резки твердых металлов (5,5 кВт);

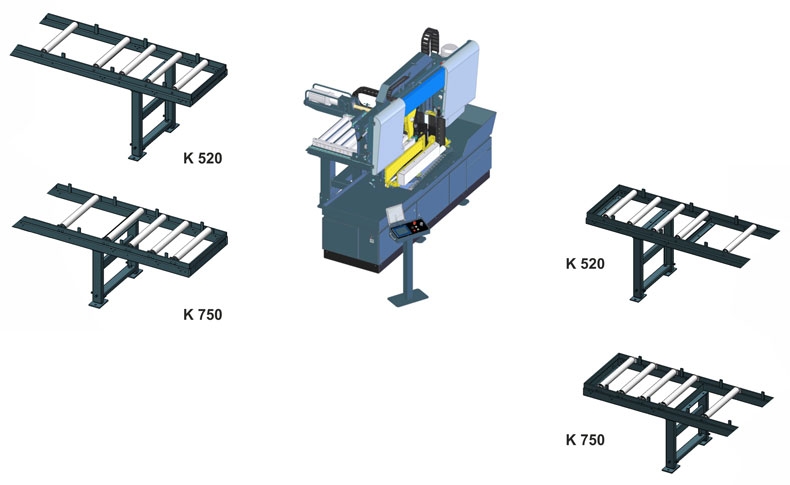

- дополнительный ролик для легкой подачи длинных заготовок;
- гидравлическое натяжение ленты с индикацией давления HD;
- регулятор усилия резания AG - регулирует усилие подачи пилы в процессе распиливания в зависимости от того, как материал обрабатывается;
- пистолет высокого давления для очистки пространства станка;
- фонарь сигнальный М2 для дистанционного контроля рабочего режима станка;
- фонарь сигнальный М3 для дистанционного контроля рабочего режима станка;
- лазерный указатель для проецирования линии реза на заготовку;
- магнитный сепаратор с контейнером из нержавеющей стали для сбора стружки;
- конвейер для удаления стружки со станка в процессе резки;
- контейнер для сбора стружки с переворотным механизмом и колесиками;
- щетка стальная с независимым приводом для удаления стружки с пилы в процессе обработки.
