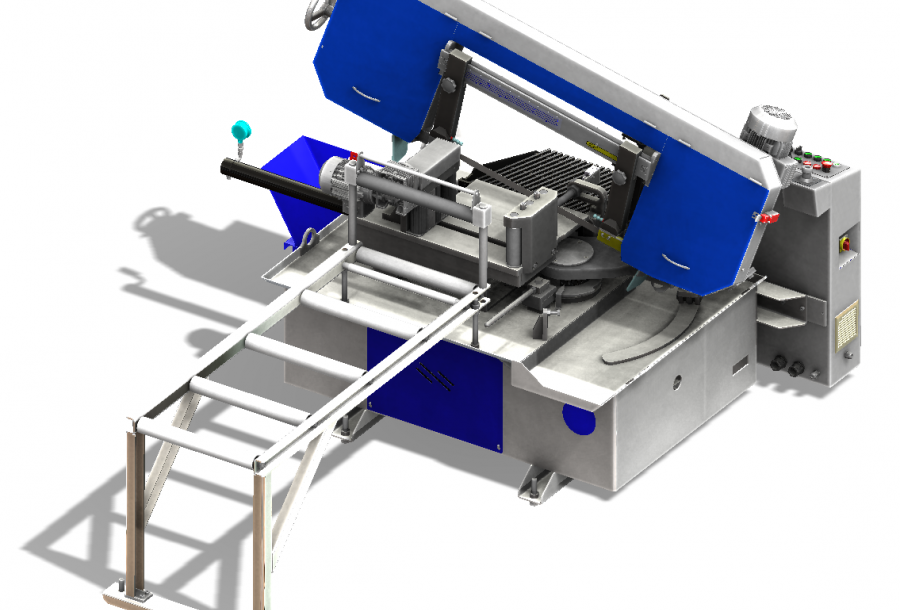

Ленточнопильный станок CUTERAL PAR 300 M
Ленточнопильный станок PAR 300 M это автоматический станок производителя CUTERAL (Турция), который предназначен для распиловки заготовок из профилей и сплошного металла в условиях промышленного серийного производства.
Технические характеристики
Главный двигатель | 1,5 кВт / 1500 об/мин |
Двигатель подачи материала | 0,25 кВт / 900 об/мин |
Двигатель СОЖ | 0,75 кВт / 1400 об/мин |
Подключение | 400 В / 3 фазы / 50 Гц |
Давление зажима материала | 20 – 40 Бар |
Скорость резки | 15 – 130 м/мин |
Размер ленточного полотна | 27х0,9х3970 |
Максимальная мощность | 3,32 кВт |
Высота подачи материала | 800 мм |
Объем охлаждающей жидкости | 30 л |
Объем гидравлического масла | 9 л |
Размеры станка (без стола) | 1400 х 2190 х 1370 мм |
Размеры станка (со столом) | 2750 х 2190 х 1900 мм |
Рольганг | 560 х 1500 х 780 мм |
Вес станка | 1000 кг |
Максимальные размеры заготовок (мм):
Вид заготовки | 0° | 30° | 45° | 60° |
Круглое сечение | 300 | 300 | 250 | 160 |
Квадратное сечение | 220 | 220 | 220 | 150 |
Прямоугольное сечение | 220х330 | 220х330 | 220х330 | 150х150 |
Описание
Ленточнопильный станок PAR 300 M это автоматический станок производителя CUTERAL (Турция), который предназначен для распиловки заготовок из профилей и сплошного металла в условиях промышленного серийного производства.
Особенности ленточнопильного станка CUTERAL PAR 300 M:
- массивная конструкция станка позволяет без вибраций распиливать сплошные тяжелые заготовки, центральный корпус выполнен из стали;
- мощность главного двигателя составляет 1,5 кВт;
- ручное или автоматическое управление станком;
- возможность обработки заготовок с сечением круглой, прямоугольной и квадратной формы;
- подача материала осуществляется в автоматическом режиме с помощью зубчатой передачи;
- полотно биметаллическое, шкивы полотна литые;
- надежная фиксация заготовки с помощью гидравлического привода тисков, давление зажима материала регулируется;
- давление зажима и верхняя головка регулируются независимо друг от друга;
- электродвигатели имеют термозащиту;
- натяжение лопастей гидромеханическое;
- направляющие ленточнопильного полотна состоят из твердосплавных пластин, прижимных подшипников и направляющих;
- количество резов и их длина задается оператором, количество резов фиксируется цифровым счетчиком;
- высокая скорость опускания головки;
- станок оснащен инвертором, с помощью которого осуществляется оптимальная настройка скорости движения ленты в зависимости от заготовки, скорость движения ленточного полотна от 15 до 130 м/мин;
- регулировка скорости полотна бесступенчатая;
- для длинных заготовок предусмотрена подставка с роликами;
- поворотная рама позволяет выполнять угловую резку до 45 градусов;
- автоматическая остановка станка после окончания работы;
- гидравлический подъем рамы по окончании реза;
- в базовую комплектацию станка входит рольганг 1500 мм с верхним прижимом;
- контроль натяжения ленты осуществляется встроенным тензометром;
- на панели управления и кожухе полотна расположены предохранительные выключатели;
- имеется реле защиты фаз и выключатель обрыва полотна;
- бак охлаждающей жидкости мобильный, легко очищаемый;
- система СОЖ расположена на направляющих пилы;
- индикаторы уровня гидравлического масла и охлаждающей жидкости;
- контейнер для стружки.
