Универсально-фрезерный станок STALEX MUF65
Универсально-фрезерный станок STALEX MUF65 разработан для выполнения разного вида фрезерных работ: обработки канавок, зубчатых колес, разных плоскостей, растачивания отверстий в деталях из стали, чугуна, цветных металлов и пластмассы в условиях мелкосерийного производства.
Технические характеристики
Макс. диаметр сверления (Сталь/Чугун) | мм | 25/30 |
Макс. диаметр торцевого фрезерования | мм | 100 |
Макс. диаметр концевого фрезерования | мм | 25 |
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ | ||
Частота вращения шпинделя | об/мин | 90-2000 |
Конус шпинделя | ISO40 | |
Ход пиноли шпинделя | мм | 120 |
Диапазон наклона головки | ⁰ | ±45⁰ |
Расстояние шпиндель-стол | мм | 220-600 |
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ | ||

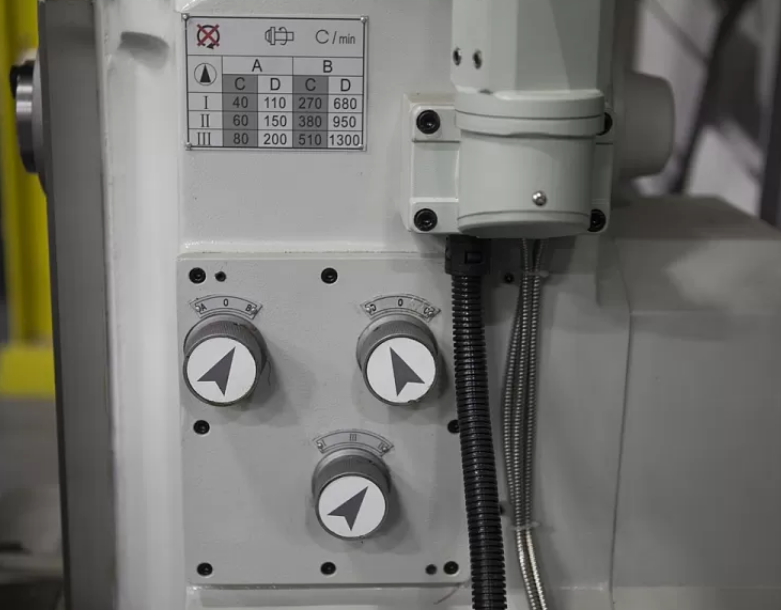

Частота вращения шпинделя | об/мин | 40-1300 |
Конус шпинделя | ISO40 | |
ФРЕЗЕРНЫЙ СТОЛ | ||
Размер стола | мм | 1270x280 |
Максимальная нагрузка на стол | кг | 125 |
Ход стола по оси Х x Y x Z | мм | 750 (680 авт.)x230x360 |
Ускоренный ход стола по оси Х | мм/мин | 32-700 |
Поворот стола в горизонтальной плоскости | ⁰ | ±45º |
Т-образные пазы | мм | 14 |
Напряжение питания | В | 380 |
Выходная мощность, вертик./горизонт. | кВт | 1,5 |
Потребляемая мощность, вертик./горизонт. | кВт | 2,2 |
Габаритные размеры | мм | 1580х1450х2100 |
Масса | кг | 1300 |
Описание
Универсально-фрезерный станок STALEX MUF65 разработан для выполнения разного вида фрезерных работ: обработки канавок, зубчатых колес, разных плоскостей, растачивания отверстий в деталях из стали, чугуна, цветных металлов и пластмассы в условиях мелкосерийного производства. В обработке применяются разные виды фрез: дисковые, торцевые, фасонные, червячные, цилиндрические, модульные. На данном станке выполняется сверление с максимальным диаметром 40 мм и фрезерование с максимальным диаметром 100 мм.
Особенности универсально-фрезерного станка STALEX MUF65:
- массивная конструкция станка выполнена из чугуна высокого качества, благодаря чему снижаются вибрации в процессе обработки;
- автоматическая подача по осям Х/Y;
- автоматическая подача по оси Z;
- мощность главного двигателя 2,2 кВт, скорость вращения шпинделя до 2000 об/мин;

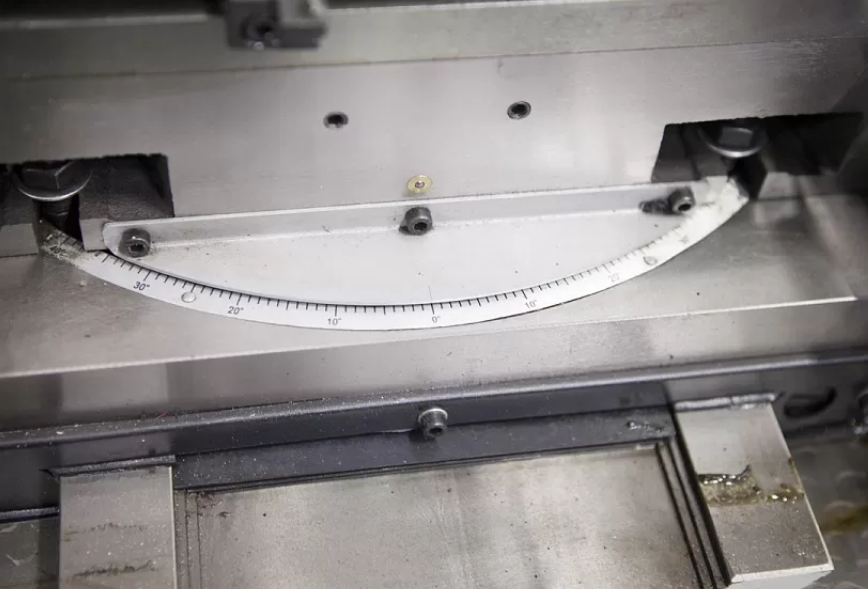

- размер фрезерного стола 1270x280 мм, стол поворачивается в горизонтальной плоскости на ±45º;
- электрические компоненты станка от известного мирового производителя Schneider electric;

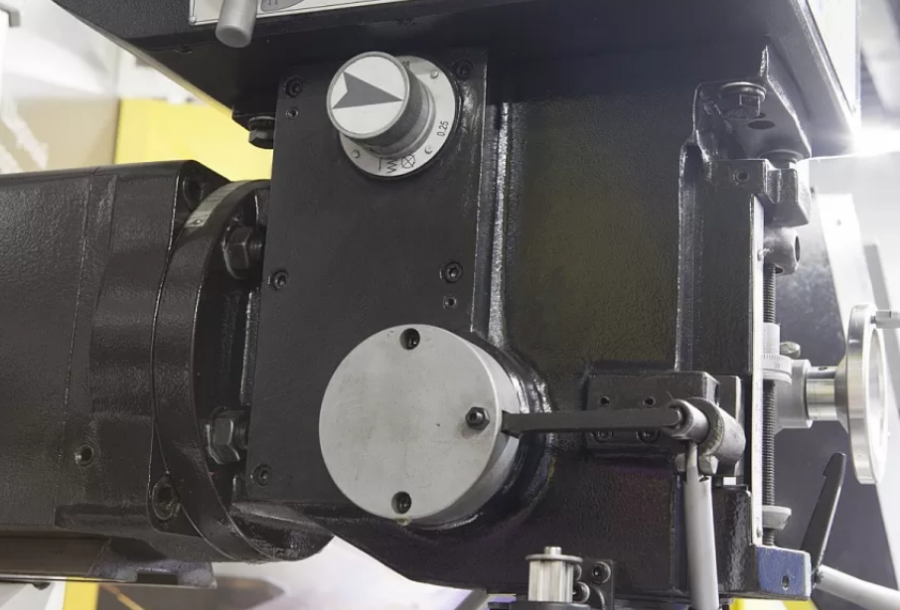

- через редуктор с зубчатым приводом осуществляется передача вращения от двигателя к вертикальному шпинделю;
- упорные усиленные подшипники шпинделя;
- фрезерная головка наклоняется влево/вправо на ±45⁰;
- горизонтальный и вертикальный шпиндели;
- станок оборудован встроенным устройством подвода СОЖ;
- станок оборудован лампой местного освещения для подсветки рабочей зоны;
- электромотор по оси Z;
- быстрая переналадка инструмента и простое обслуживание оборудования;
- оборудование соответствует стандартам качества СЕ.
Стандартная комплектация универсально-фрезерного станка STALEX MUF65:
- оправки для горизонтального фрезерования;
- оправка сверлильного патрона;
- патрон сверлильный диаметром 16 мм;

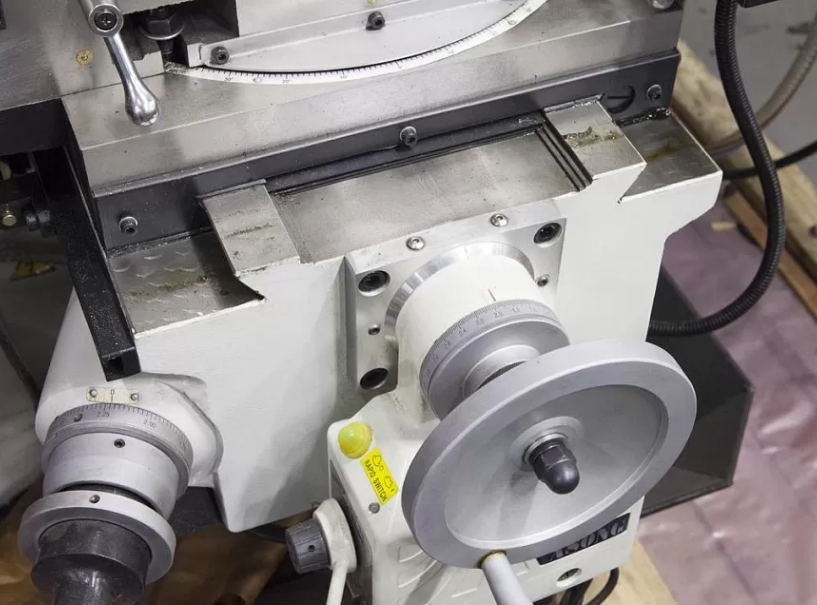

- автоподача стола по осям X/Y;
- тяга зажимная;
- устройство цифровой индикации (УЦИ) по 3-ем осям;
- патрон цанговый с набором цанг ER32/ISO40;
- система подвода СОЖ;
- инструменты для обслуживания станка;
- тиски фрезерные 160 мм;
- лампа местного освещения.
